Iglesia Alianza
Metropolitana
Acondicionamiento con resonadores de madera y diseño 3D
Iglesia en Portoviejo con serios problemas de inteligibilidad, feedback y aislamiento. Se aplicaron resonadores acústicos de madera y gypsum sintonizados en frecuencias amplias, basados en la normativa UNE EN ISO 3382-2.
Quiero algo similar
Tipo
Iglesia
Año
2023
Lugar
Portoviejo
Sector
Iglesias y Auditorios
La presente iglesia, tiene serios problemas de inteligibilidad, feedback, aislamiento acústico, infraestructura y emplazamiento. En este caso, se realizó un estudio acústico, estético y sonoro, a continuación, se presenta parte de Él.
Materiales Actuales
● Piso de cemento ● Paredes laterales: bloque enlucido con cemento ● Techo: estructura metálica con zinc
Proceso de implementación
Tomando como directriz la normativa UNE EN ISO 3382-2 se realizó un muestreo en todo el salón con diferentes posiciones de micrófono.
A la hora de acondicionar la sala, uno de los parámetros más importantes es el tiempo de reverberación, en este caso se acondicionará la sala priorizando la inteligibilidad humana. Para esto se creará una curva de decrecimiento sonoro con doble pendiente, una más pronunciada al principio para asegurar una buena claridad de voz y una caída más lenta al final para alargar la reverberación y hacerla más adecuada para la música. Cabe señalar que para establecer los objetivos acústicos del presente, se ha analizado la función del recinto, sus dimensiones, volumen, materiales, actuales, geometría del recinto y espacio estructural. A continuación, se presentan los objetivos acústicos para el salón: ● TRmid (sala vacía): entre 1.8 - 2.2 seg. ● Ausencia de ecos y focalizaciones del sonido. ● Nivel de presión sonora en equilibrado y homogéneo en todo el auditorio con una desviación de +- 3dB
Después · Resultados
- Resonador madera y de gypsum en las paredes laterales, sintonizados en un espectro amplio de frecuencia.
- Paneles fono absorbentes de 99% en las paredes traseras. A continuación, se presenta el proceso del tiempo de reverberación TR60, tras introducir los materiales anteriormente mencionados.
Antes · después

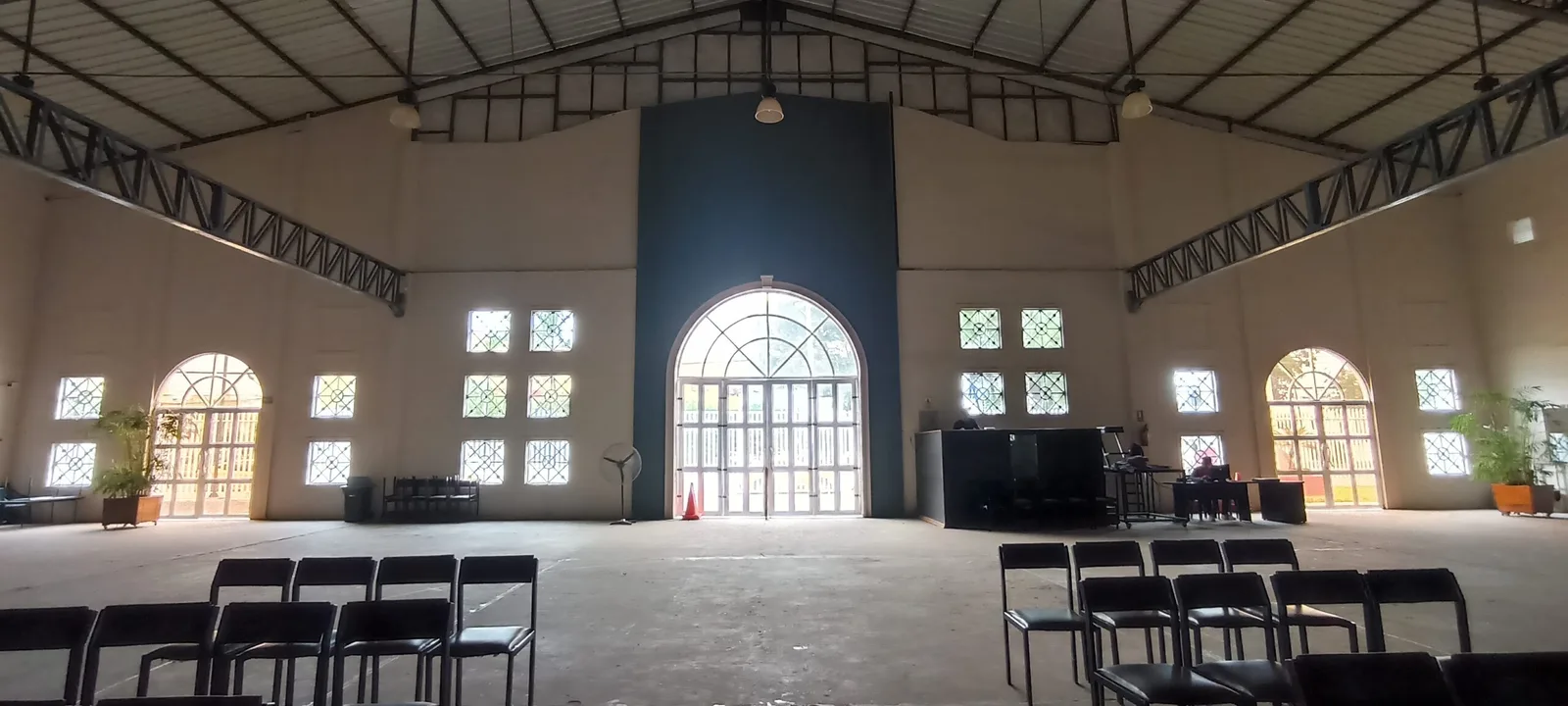

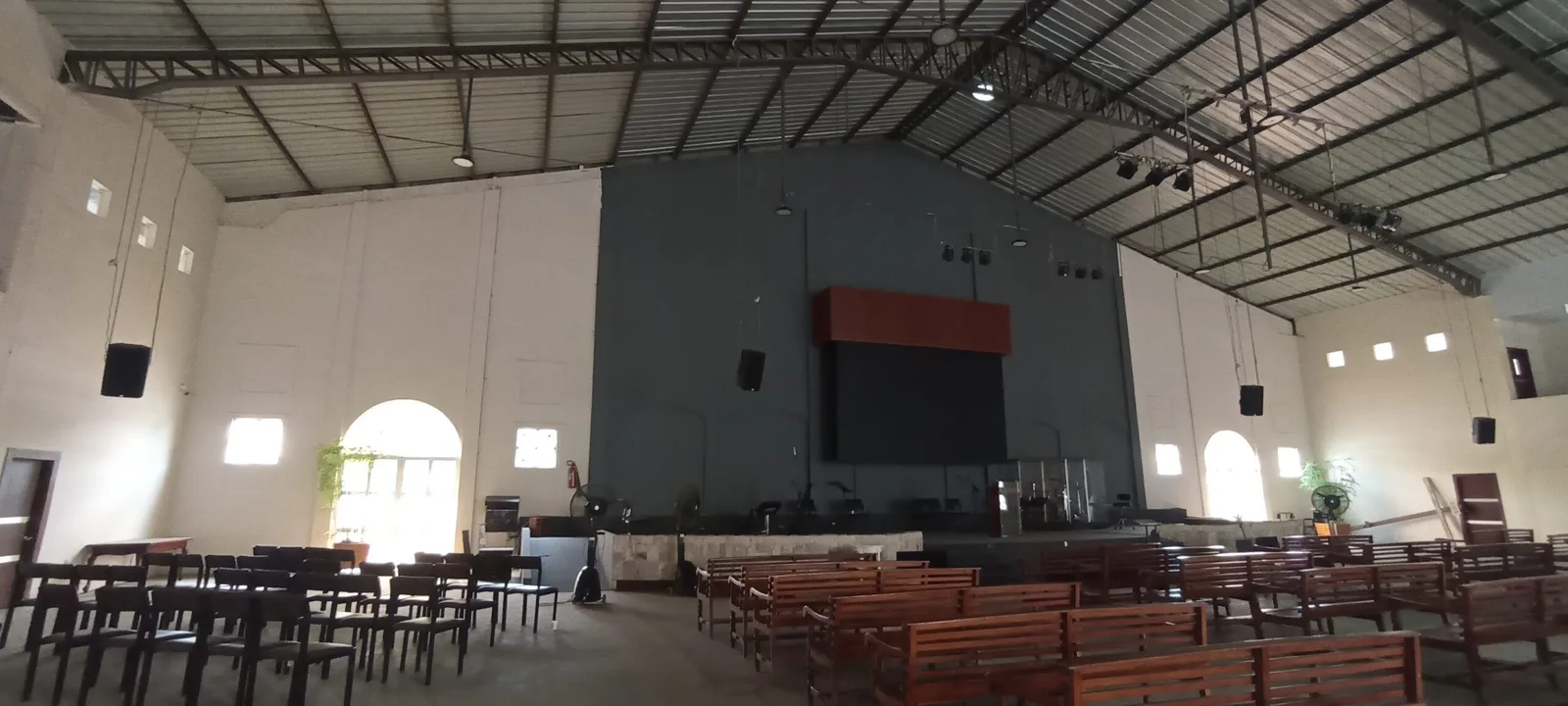

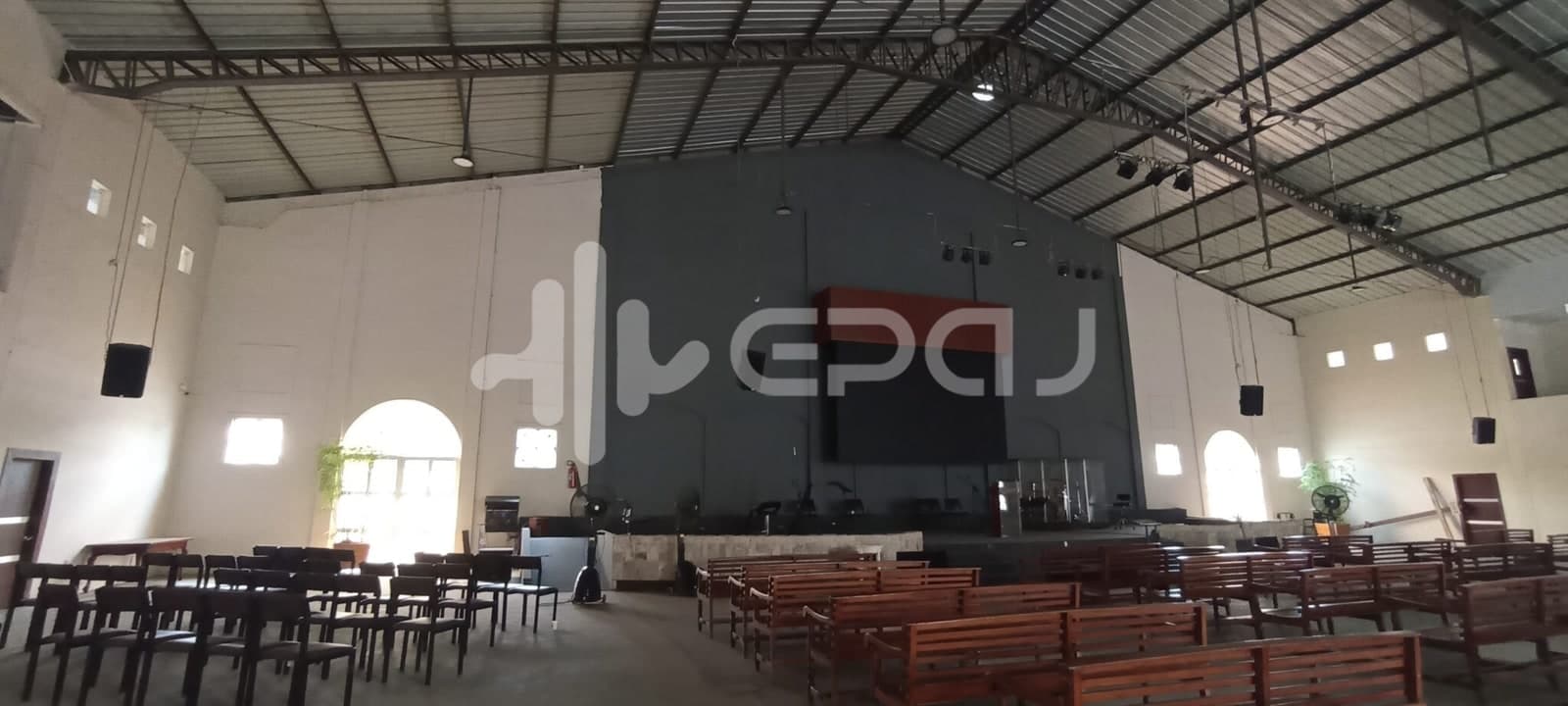

Antes

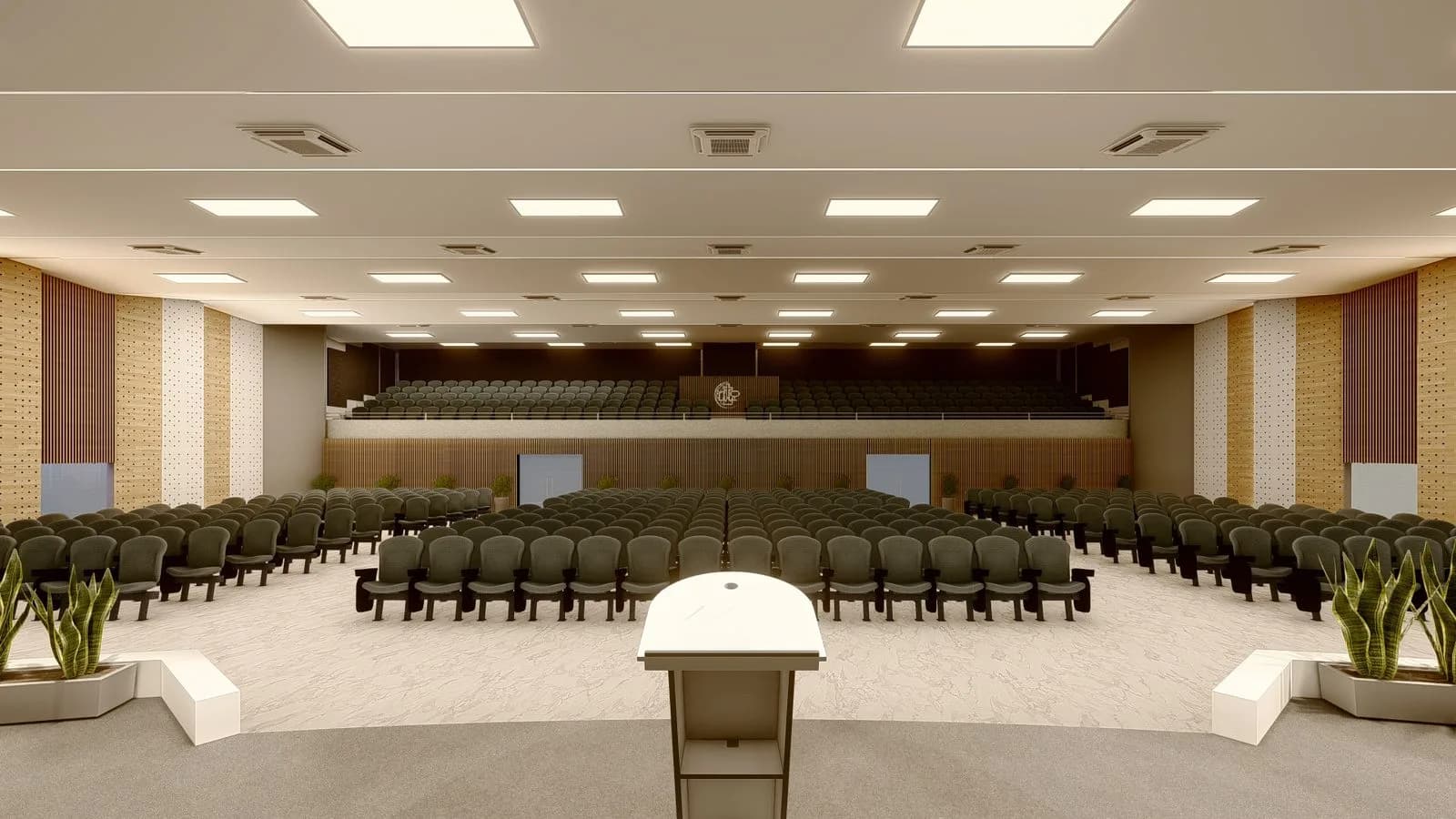

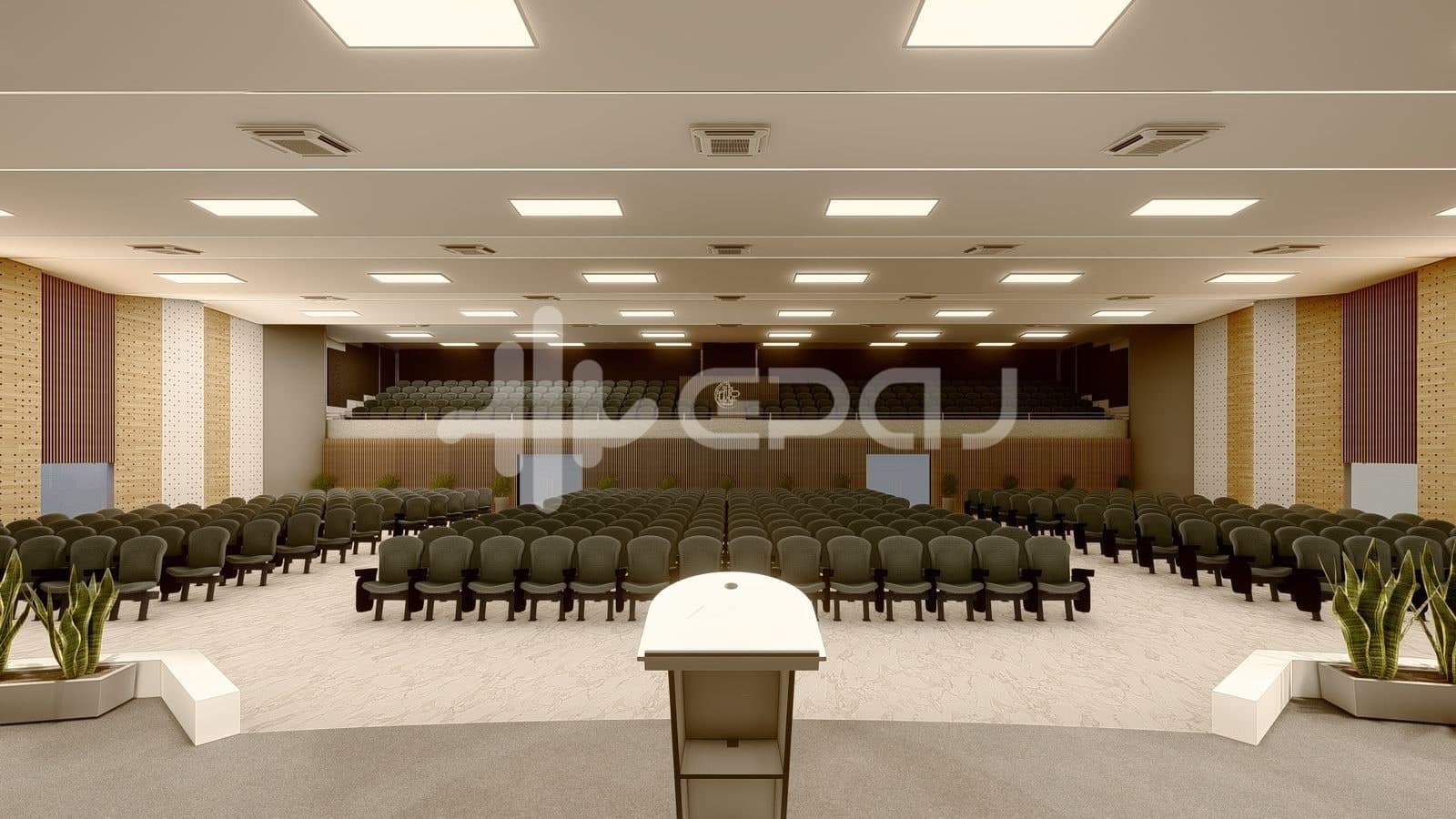

DespuésTiempo de reverberación RT60
TR InSitu VS. Objetivo — segundos por banda de frecuencia
La curva naranja muestra el tiempo de reverberación medido antes de la intervención. En las frecuencias bajas el sonido se acumulaba durante más de 5.0s, lo que generaba ecos, focalizaciones y pérdida de inteligibilidad.
La curva de cierre demuestra que tras el tratamiento el RT60 quedó prácticamente plano y siempre por debajo de la línea objetivo (0.30s): el espacio responde con claridad uniforme en toda la banda audible.
Reducción promedio
−0%
Δ promedio
0.00s
RT60 final medio
0.00s
Tiempo de reverberación RT60
TR Proceso Acústica — segundos por banda de frecuencia
La curva naranja muestra el tiempo de reverberación medido antes de la intervención. En las frecuencias bajas el sonido se acumulaba durante más de 1.8s, lo que generaba ecos, focalizaciones y pérdida de inteligibilidad.
La curva de cierre demuestra que tras el tratamiento el RT60 quedó prácticamente plano y siempre por debajo de la línea objetivo (0.30s): el espacio responde con claridad uniforme en toda la banda audible.
Reducción promedio
−0%
Δ promedio
0.00s
RT60 final medio
0.00s

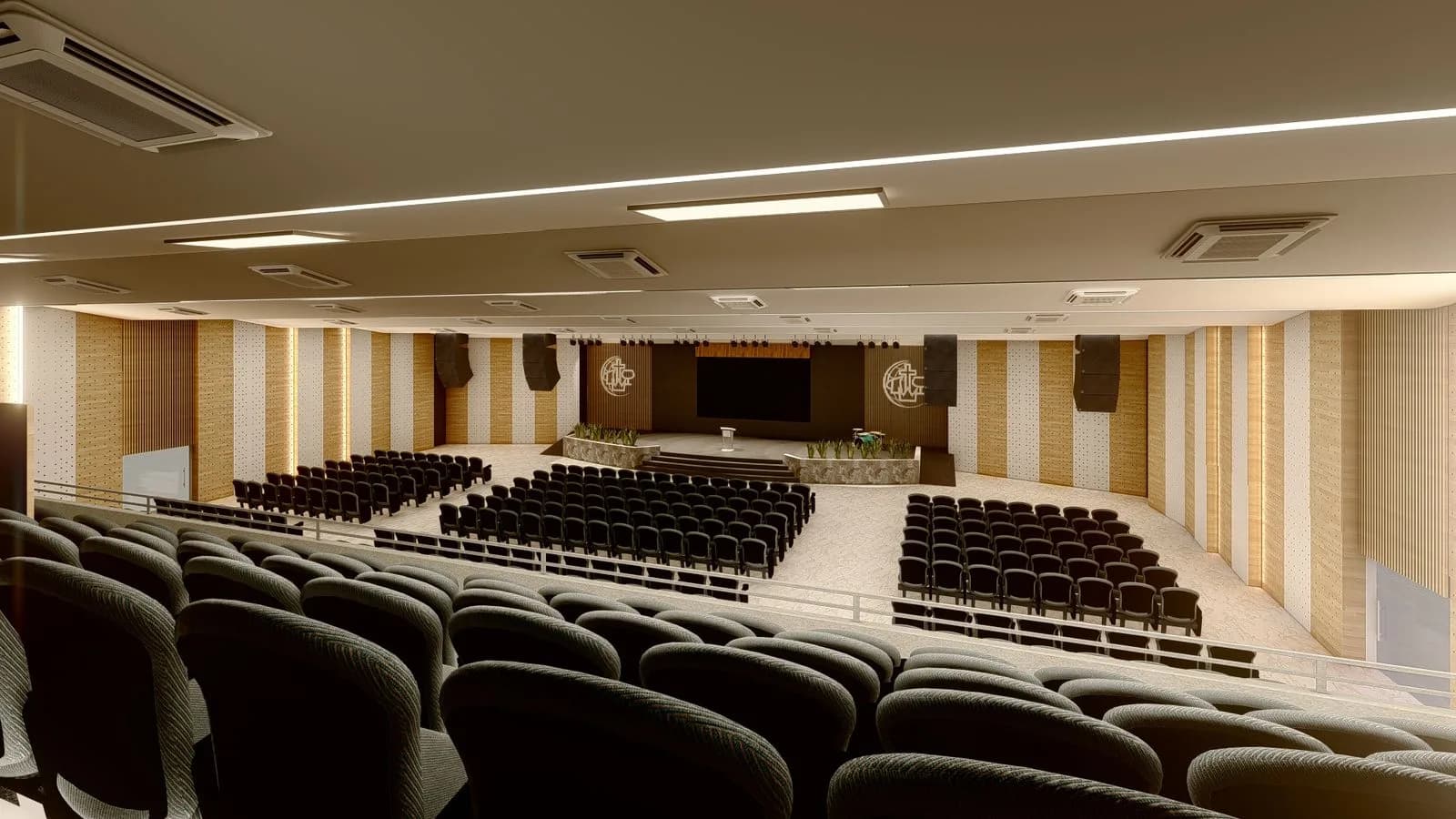

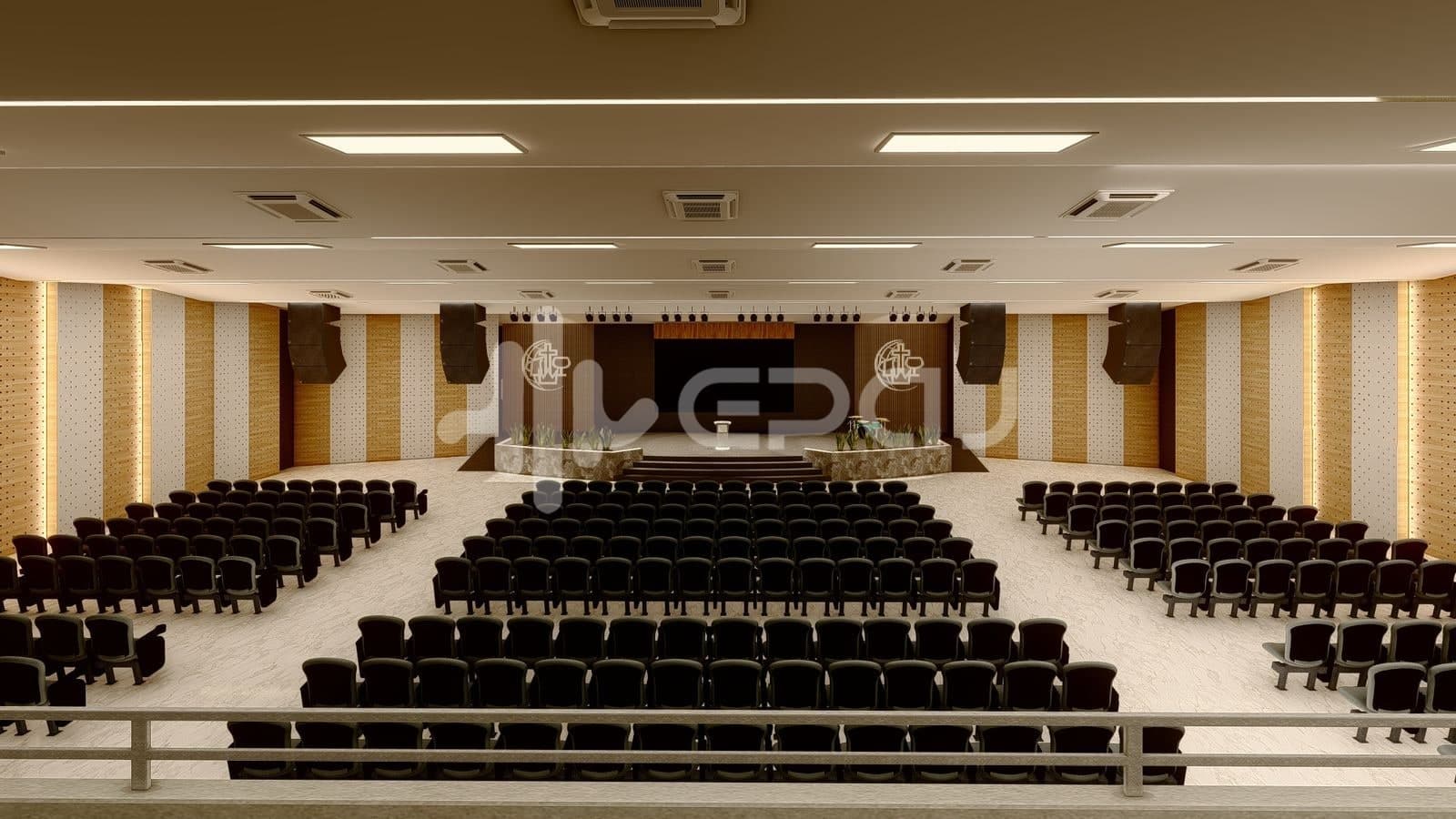

Más imágenes
