IEAN Antepara y
Manabí
Iglesia con mediciones acústicas y tumbado en gypsum decorativo
Iglesia ubicada en Guayaquil (Antepara y Manabí) con problemas de inteligibilidad, eco y reverberación. Se instaló gypsum decorativo y materiales fono-absorbentes con mediciones acústicas previas y posteriores.
Ficha técnica
Tipo
Iglesia
Año
2024
Lugar
Guayaquil
Sector
Iglesias y Auditorios
El proyecto
Iglesia en Guayaquil con problemas serios de inteligibilidad, eco y reverberación excesiva.

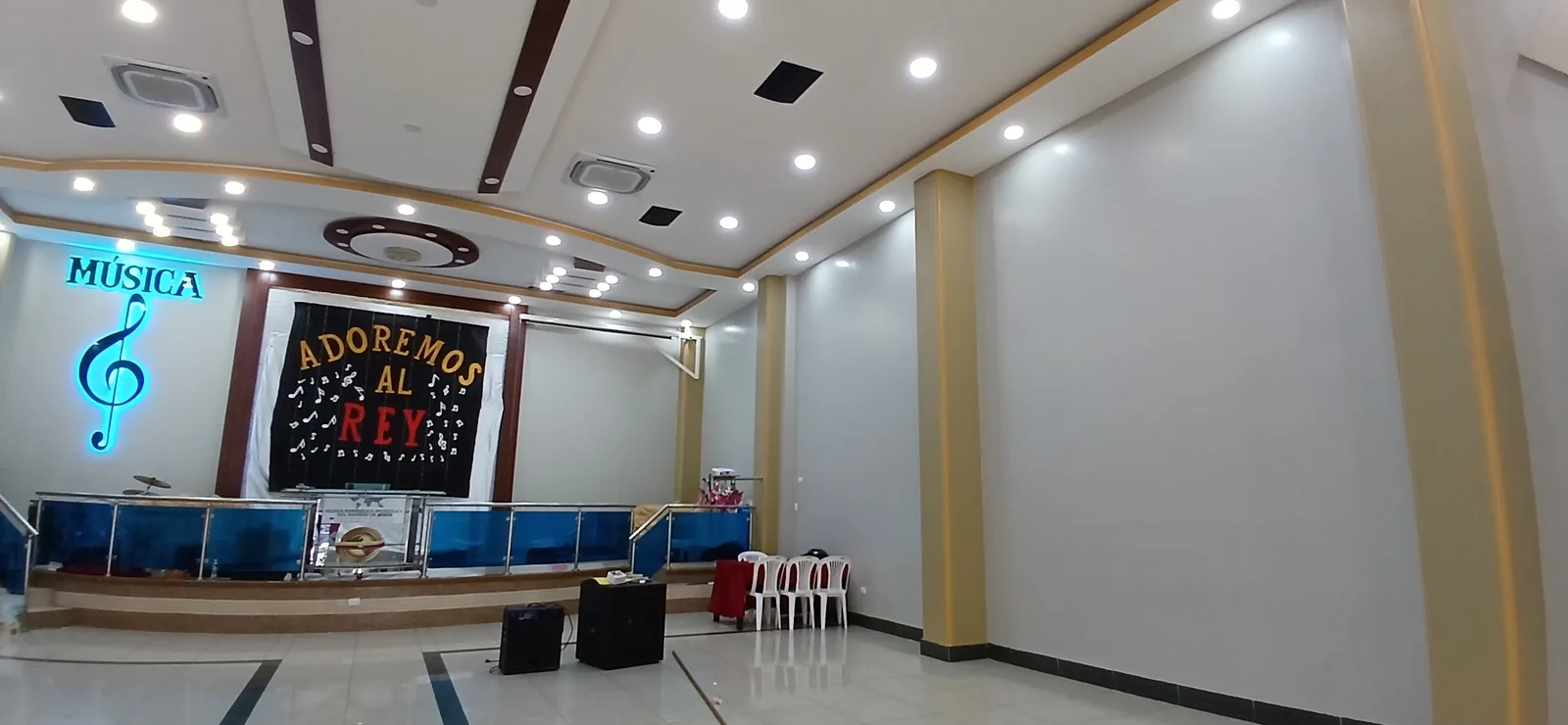

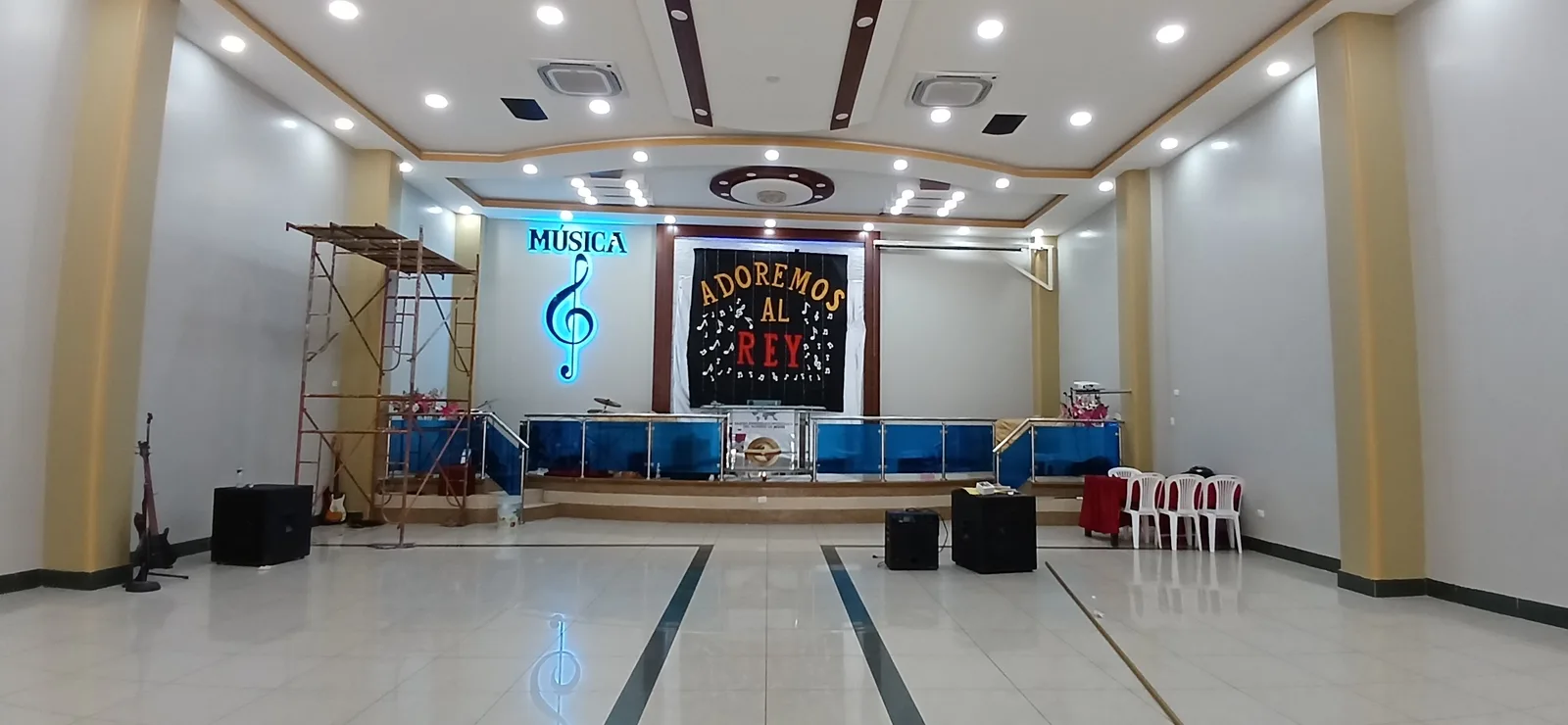

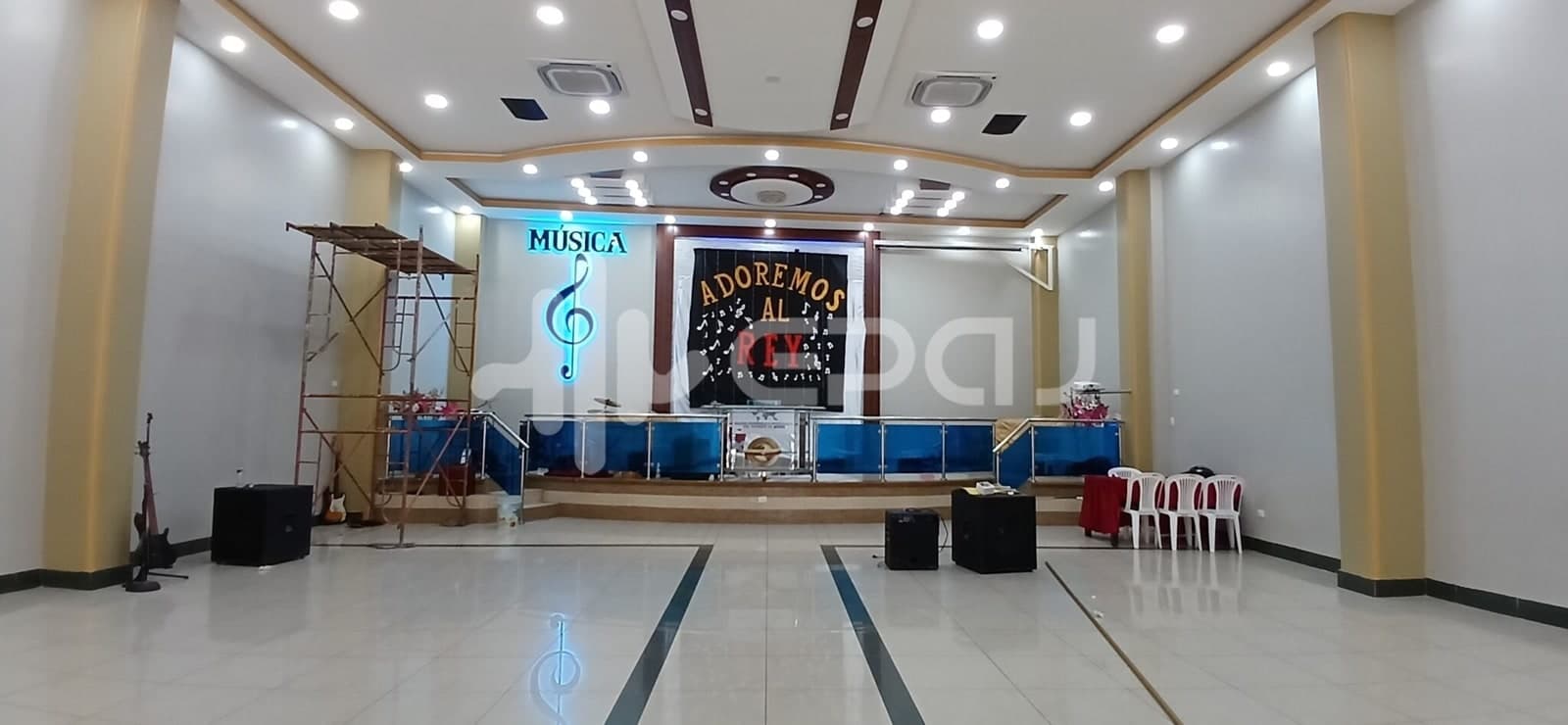

Estado inicial: piso de baldosa, paredes de bloque enlucido y techo de gypsum decorativo — superficies duras que generaban un TR60 de hasta 3.5s, muy por encima del objetivo de 1.3s para este tipo de recinto.
Proceso de implementación
- Estudio acústico previo con mediciones de TR60 en 6 bandas de frecuencia, tomadas con sonómetro NTi XL2, para diagnosticar el problema con precisión.
- Diseño del tratamiento: selección de materiales y posiciones óptimas para maximizar la absorción sin alterar la estética existente.
- Instalación de gypsum decorativo con núcleo fono-absorbente en techo — doble función: estética y acústica.

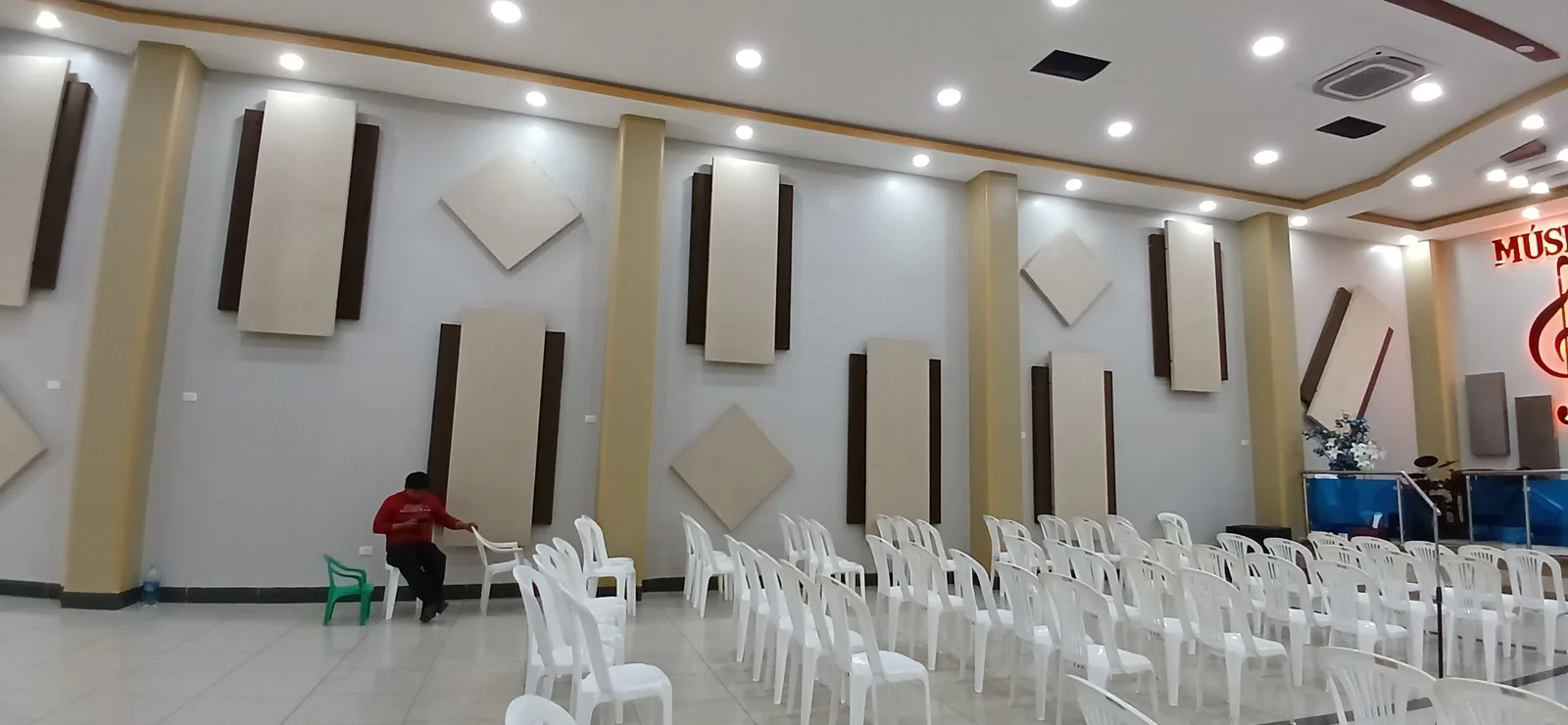

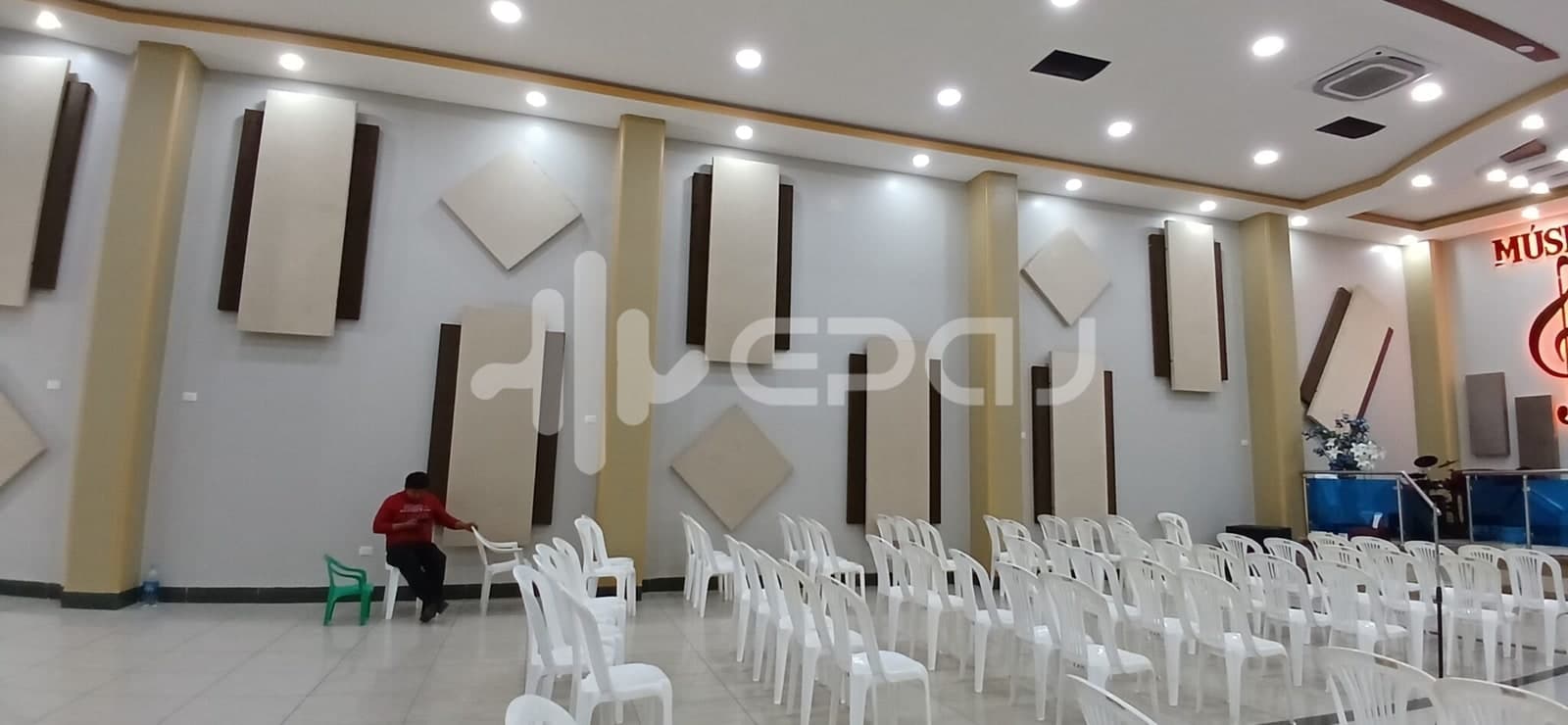

- Colocación de paneles absorbentes en paredes laterales, enfocados en las frecuencias medias donde la inteligibilidad es más crítica.
- Mediciones de cierre post-instalación con el mismo sonómetro XL2, para verificar el cumplimiento del TR Objetivo en todas las bandas.

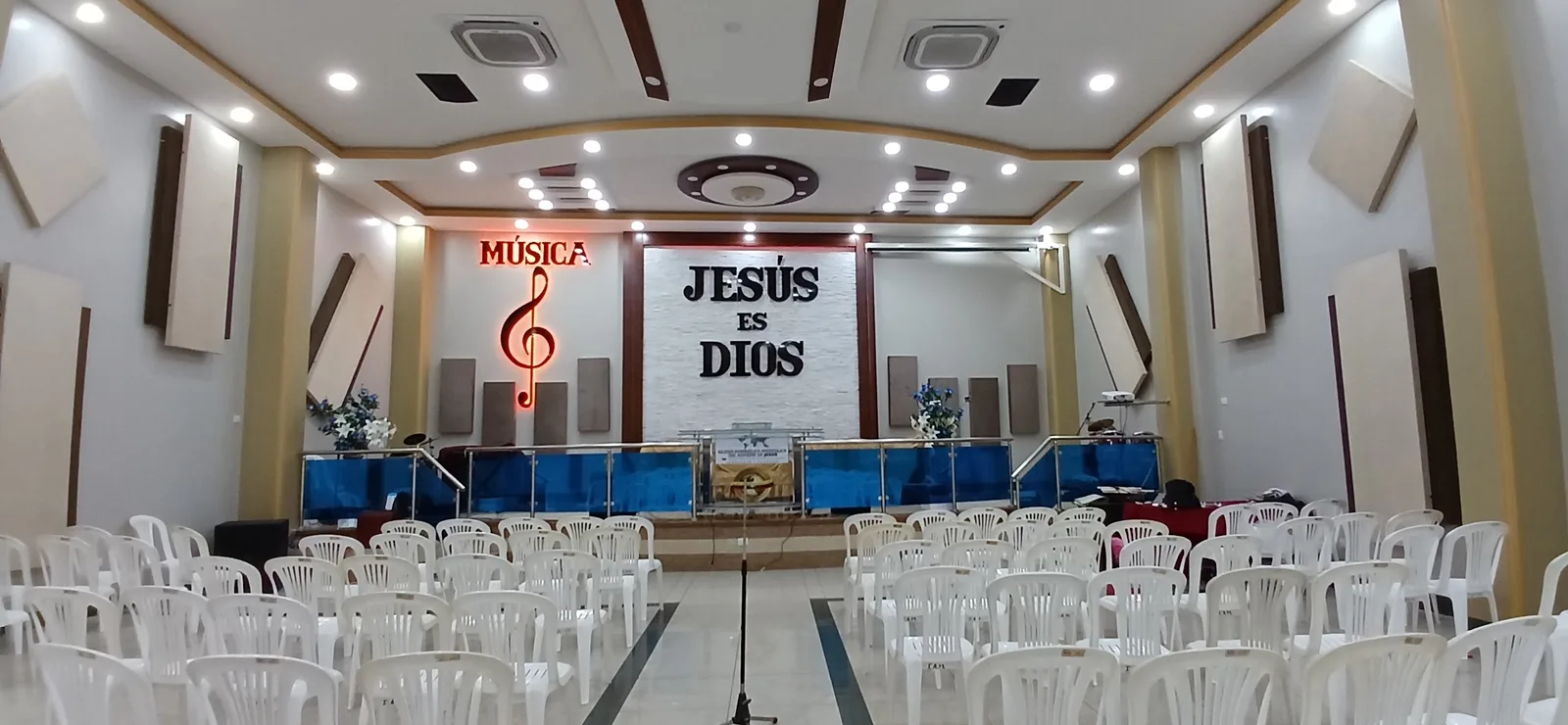

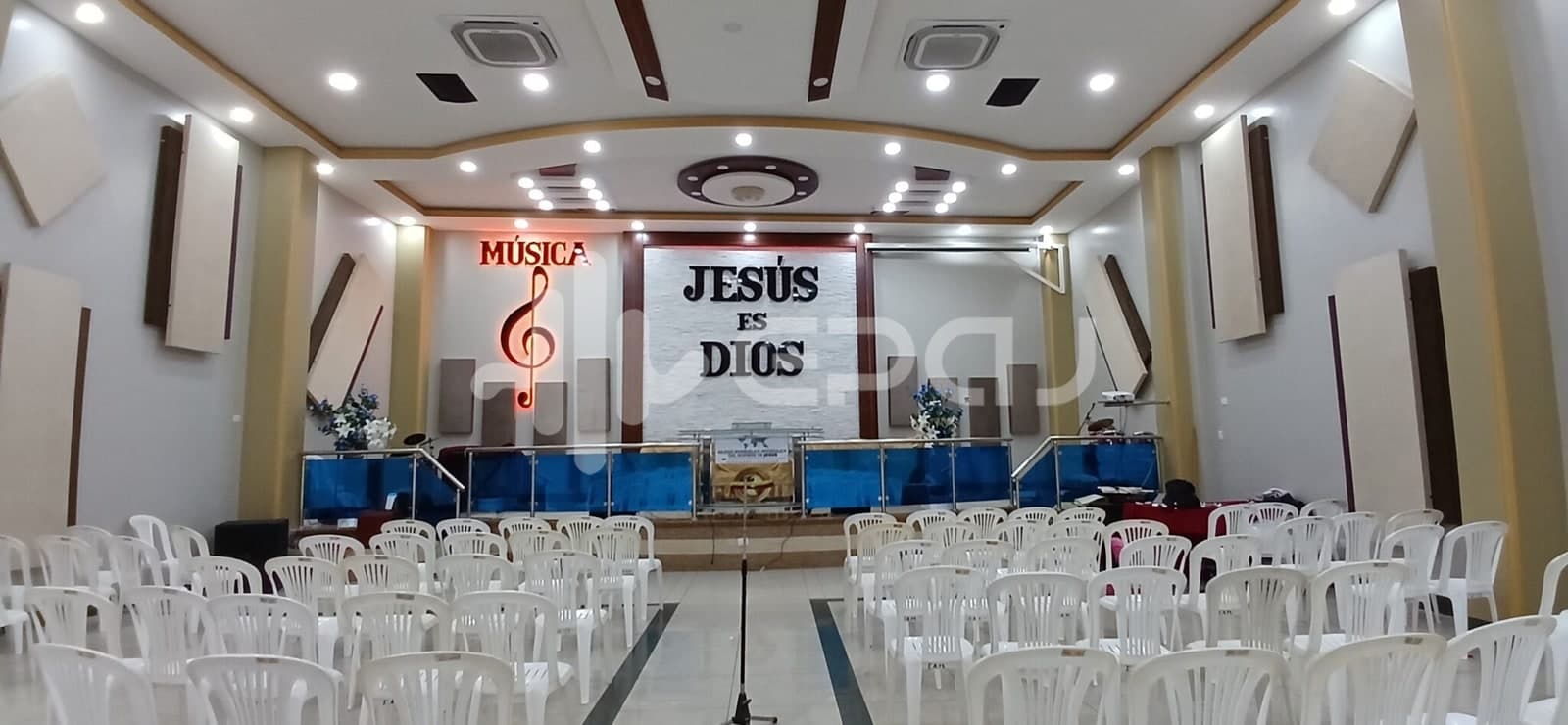

Después · Resultados
- El TR60 se redujo en todas las bandas — pasando de hasta 3.5s a valores por debajo de 1.8s en frecuencias bajas y cerca de 1.0s en altas.
- La inteligibilidad del habla mejoró notablemente: el eco y las reflexiones tardías quedaron controlados sin sacrificar el volumen percibido.
- El resultado visual es impecable: el tumbado en gypsum decorativo integra acústica y diseño en un solo elemento.
- Las mediciones de cierre confirman que el recinto cumple el TR Objetivo de diseño en todas las bandas de frecuencia relevantes.
Mediciones acústicas
ReduccióN RT60
26%
RT60 Inicial
3.1 s
TR Objetivo
1.4 s
Aquí no se estima:el recinto se mide consonómetro XL2
Un NTi Audio XL2 de clase 1, bajo la norma ISO 3382-2. Las cifras de esta página salen de ahí, y con ellas se calibra el modelo de simulación hasta que el cálculo reproduce lo que marca el sonómetro.
- 1Micrófono de medición clase 1
- 2Espectro en tiempo real, banda por banda
- 3NTi Audio XL2
Tiempo de reverberación RT60
IEAN Antepara y Manabí — segundos por banda de frecuencia
La curva naranja muestra el tiempo de reverberación medido antes de la intervención. En las frecuencias bajas el sonido se acumulaba durante más de 3.5s, lo que generaba ecos, focalizaciones y pérdida de inteligibilidad.
La curva de cierre demuestra que tras el tratamiento el RT60 quedó prácticamente plano y siempre por debajo de la línea objetivo (1.36s): el espacio responde con claridad uniforme en toda la banda audible.
Reducción promedio
−0%
Δ promedio
0.00s
RT60 final medio
0.00s
