Central Hidroeléctrica
Delsitanisagua
Insonorización de la sala de control de casa de máquinas

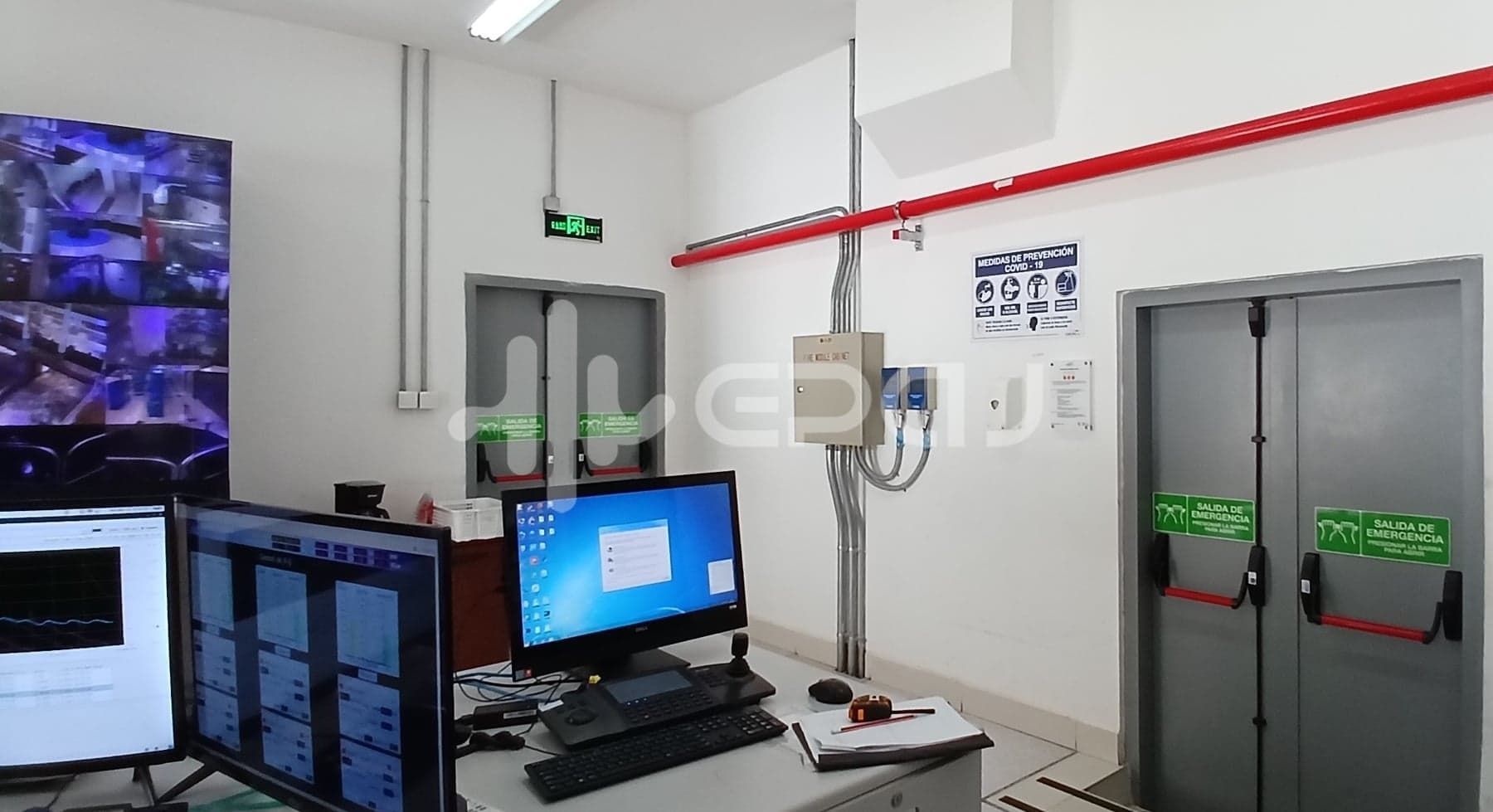

Sala de control de la central Delsitanisagua (180 MW) de CELEC EP – Unidad Operativa Gensur, en Zamora. Los operadores trabajan jornadas completas dentro de casa de máquinas, junto a tres turbinas de 20 MW que generan un ruido continuo de 82.9 dB con un pico marcado en 160 Hz. La sala se aisló por capas —refuerzo de la pared colindante, paneles y nubes acústicas, y puerta acústica cortafuego— midiendo después de cada una: el nivel interior bajó de 66.1 dB a 57.9 dB, por debajo de los 71 dB que fijaba el diseño.
Ficha técnica
Tipo
Sala de control industrial
Año
2024
Lugar
Zamora
Sector
Espacios Corporativos
El proyecto

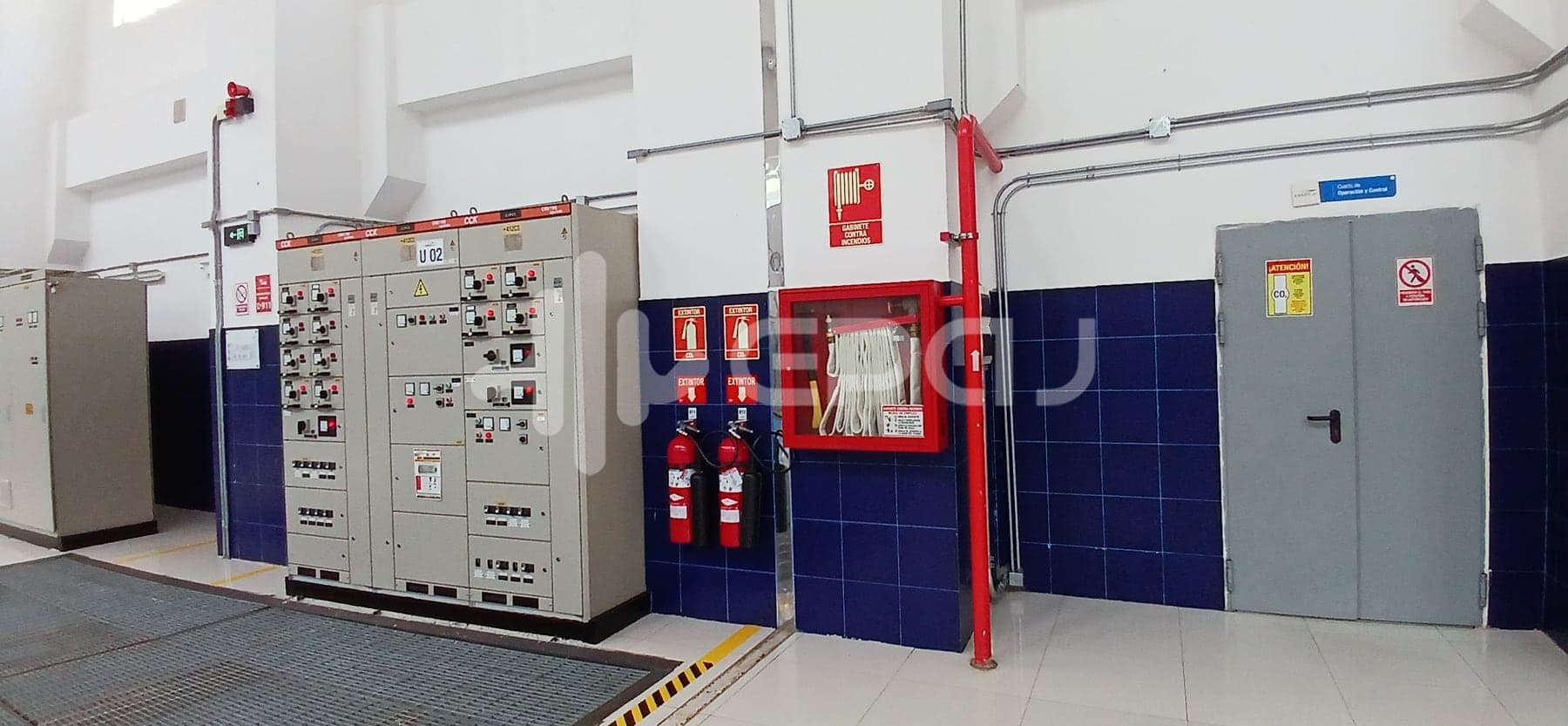

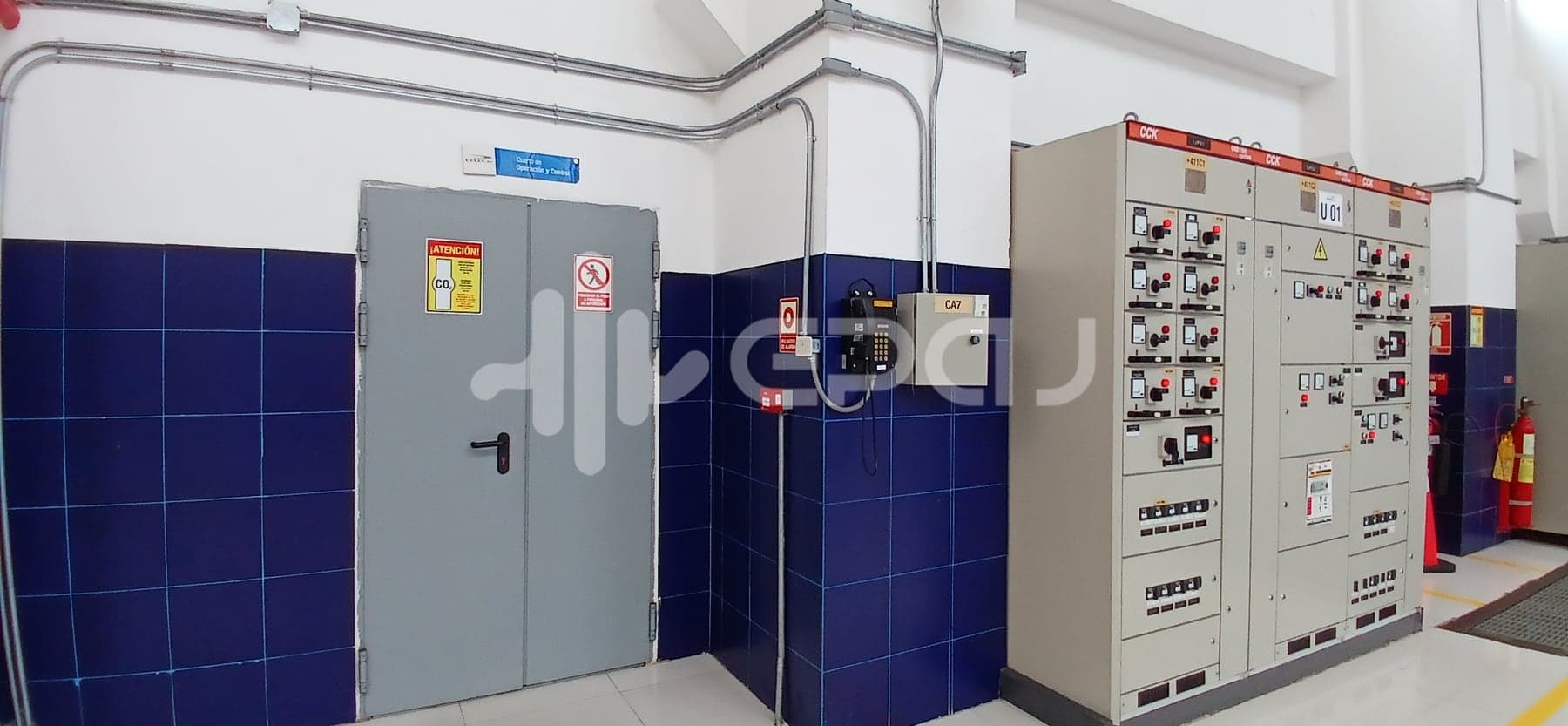

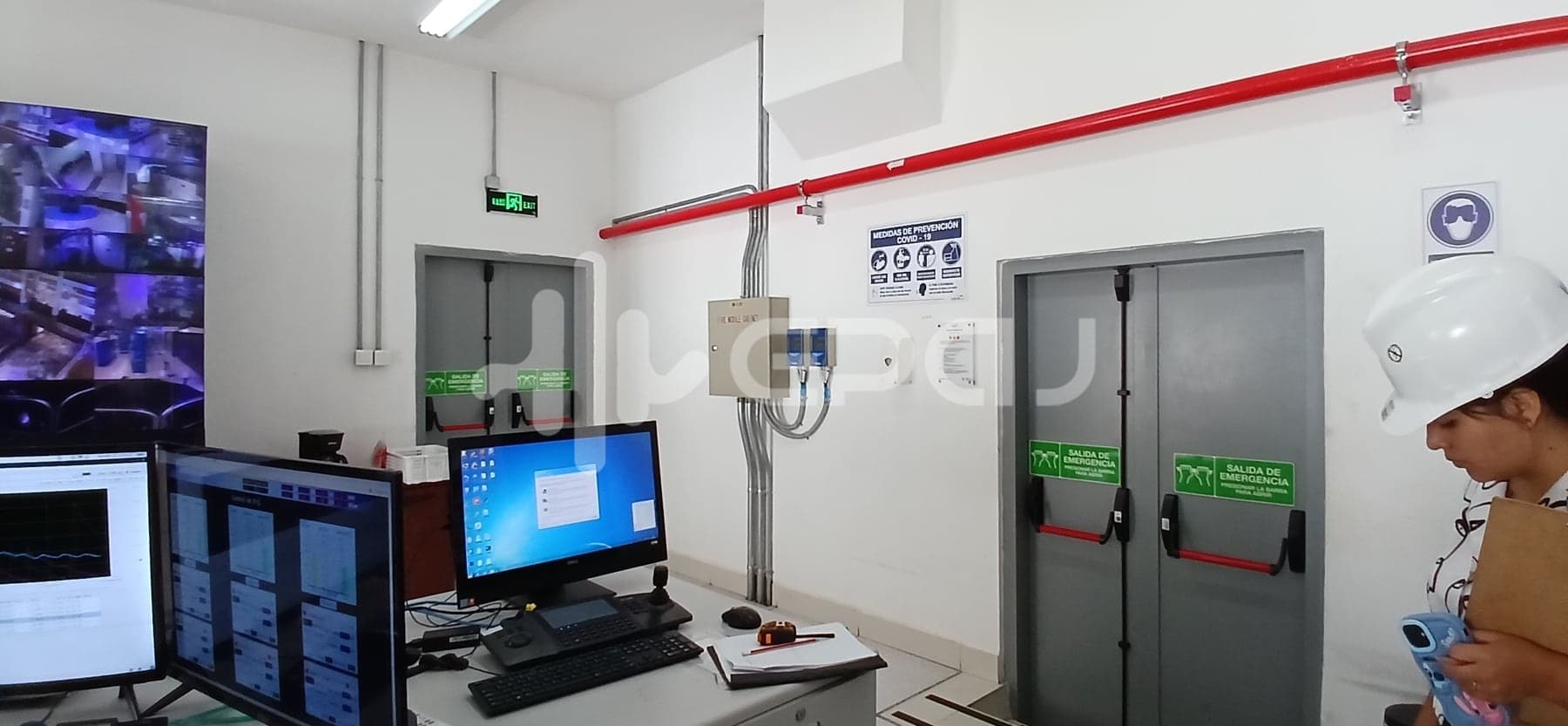

La Central Hidroeléctrica Delsitanisagua, en el cantón Zamora, opera tres unidades de generación de 20 MW. La sala de control está dentro del propio edificio de casa de máquinas, así que el ruido de las turbinas y los ventiladores llega a los operadores por las estructuras, de forma continua durante toda la jornada.
El propio departamento de Seguridad y Salud de CELEC EP había medido la exposición de los puestos con dosímetro, siguiendo la norma NTE INEN-ISO 9612: 78 dBA en el operador de sala de control. Está por debajo del límite legal de 85 dBA, pero es un nivel alto para un puesto de monitoreo y vigilancia sostenido ocho horas, y recomendaba intervenir el medio de transmisión.

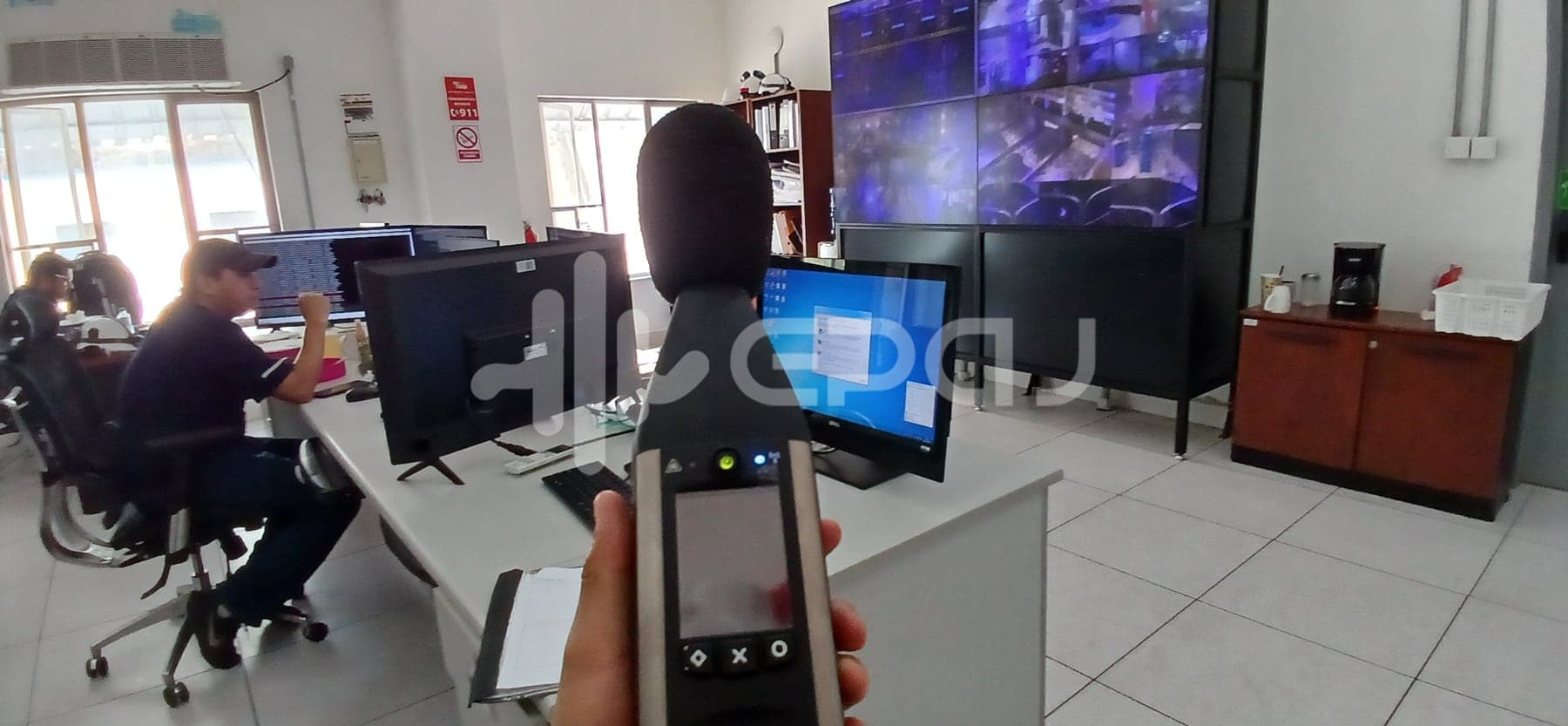

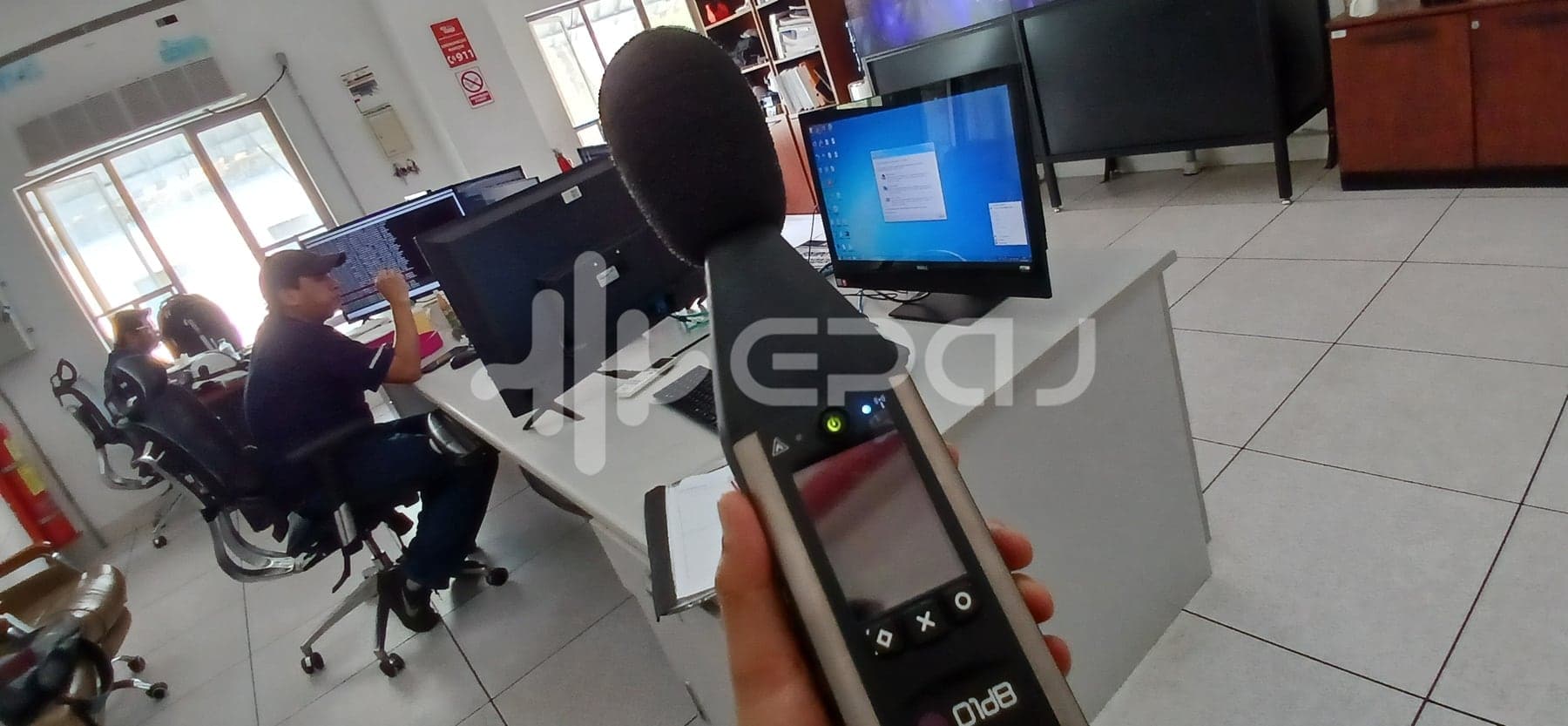

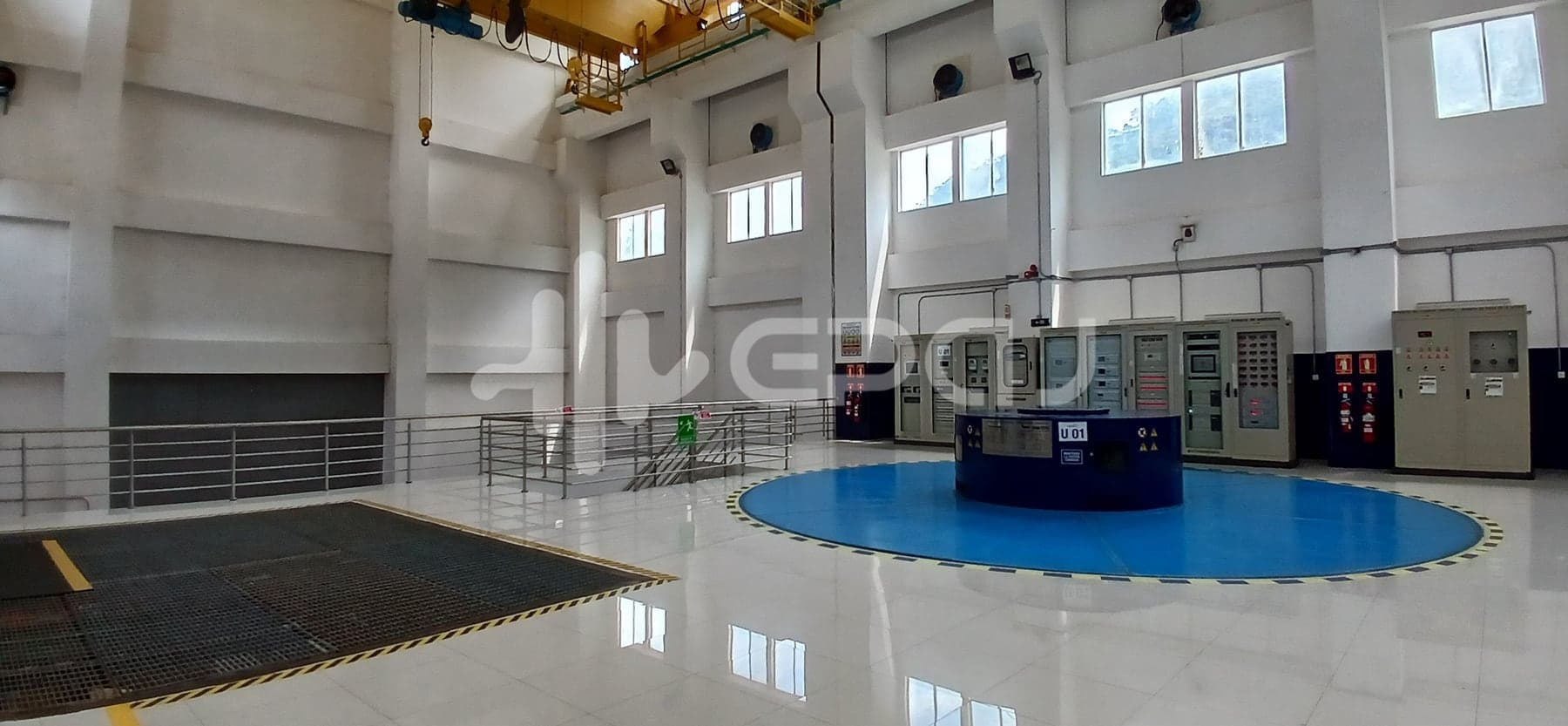

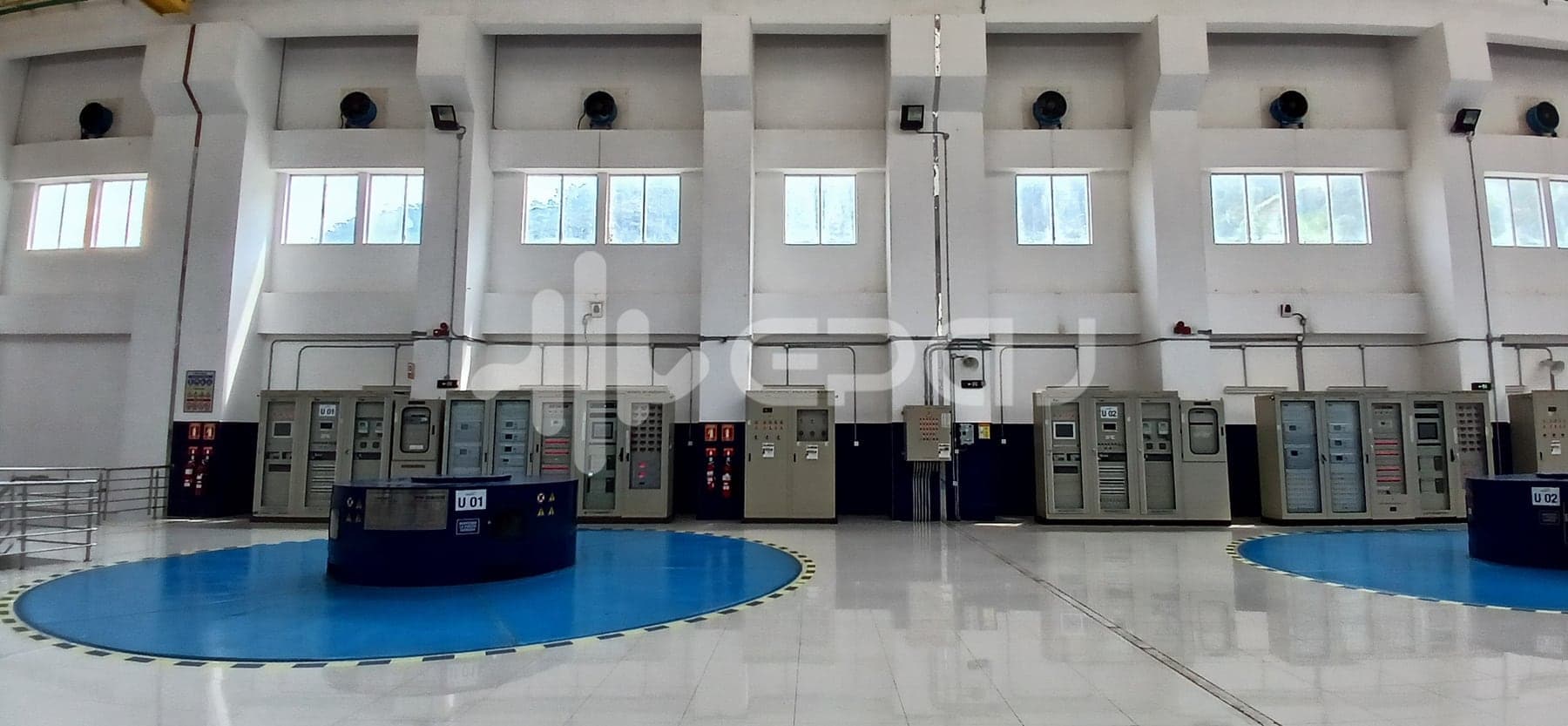

EPAJ realizó la visita técnica el 18 de noviembre de 2024 y midió con sonómetro integrador tipo I, tanto en la fuente (piso principal de casa de máquinas) como en el receptor (la sala de control).

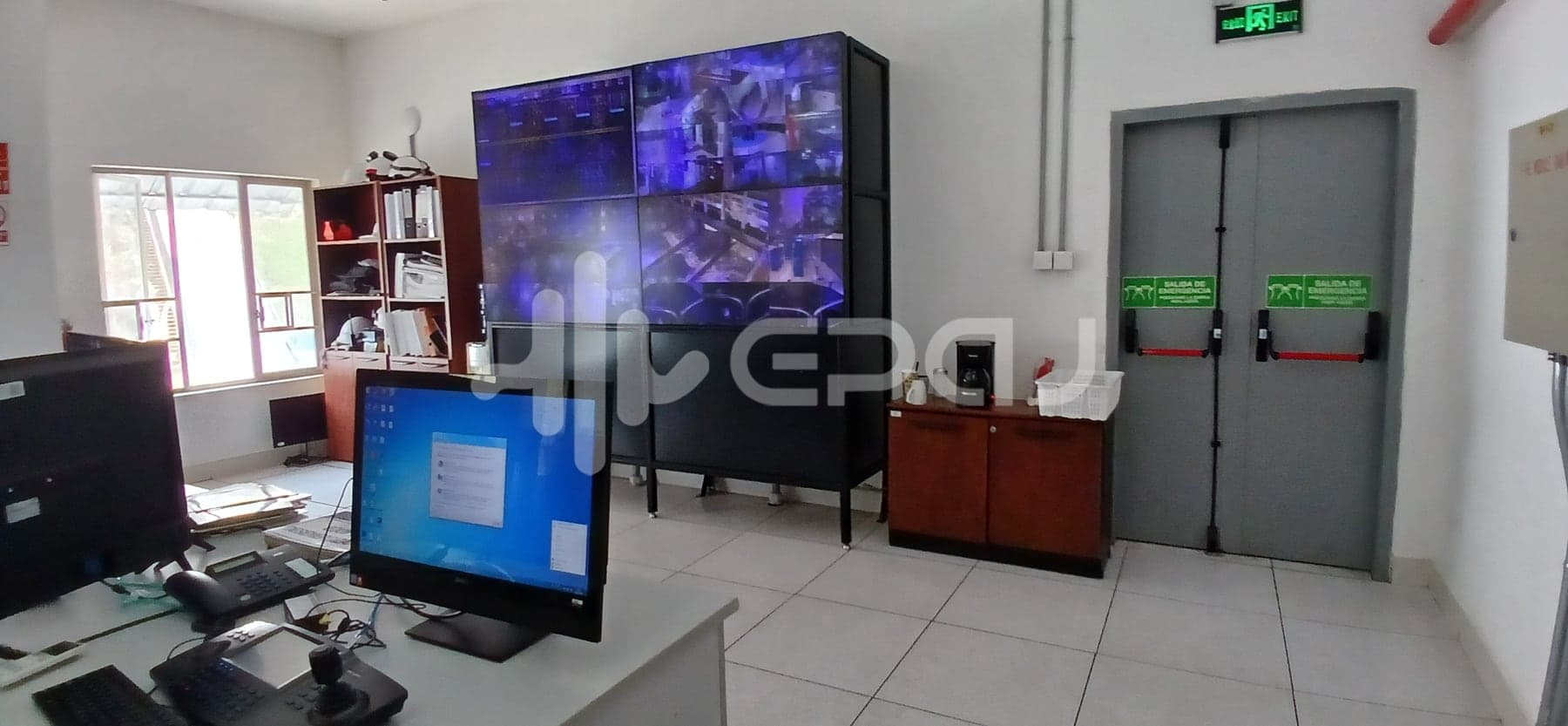

Antes · El reto
- 82.9 dB de nivel global en casa de máquinas, la fuente
- 66.1 dB dentro de la sala de control, sin ningún aislamiento
- Pico de resonancia en 160 Hz: 87 dB en la fuente y 75.9 dB en la sala
- Ruido continuo, omnidireccional y con mucha energía en bajas frecuencias
- La energía entra por todas las superficies: paredes, piso y tumbado
Proceso de implementación
El pico en 160 Hz marcó la estrategia: en frecuencias bajas no basta con absorber, hay que ganar masa y estanqueidad. Se reforzó la pared colindante al piso principal con un trasdosado de gypsum y lana de roca, 20 m² en total.

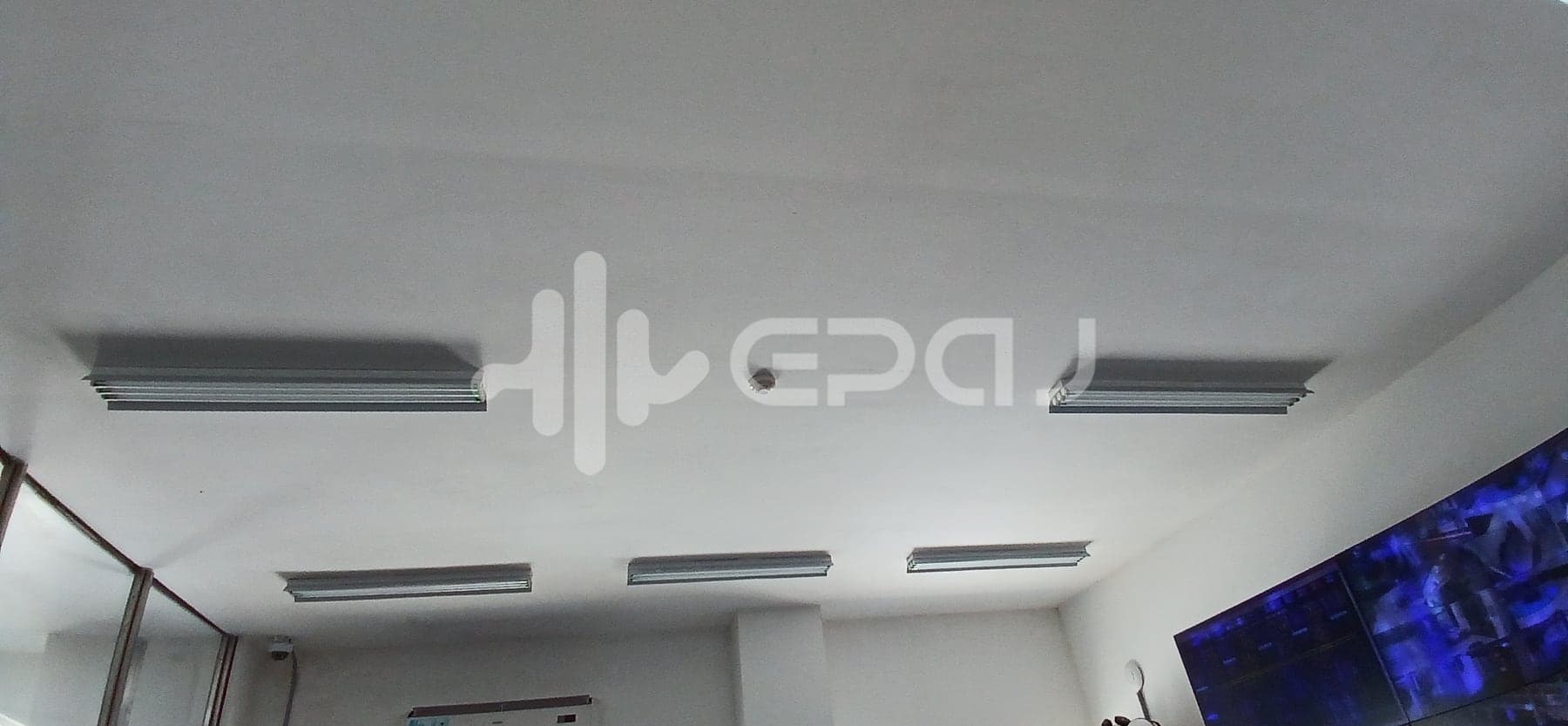

Sobre ese aislamiento se trató el interior: nueve nubes acústicas en el tumbado y doce paneles fonoabsorbentes en las paredes laterales, con marco de madera, material absorbente y tela ignífuga.

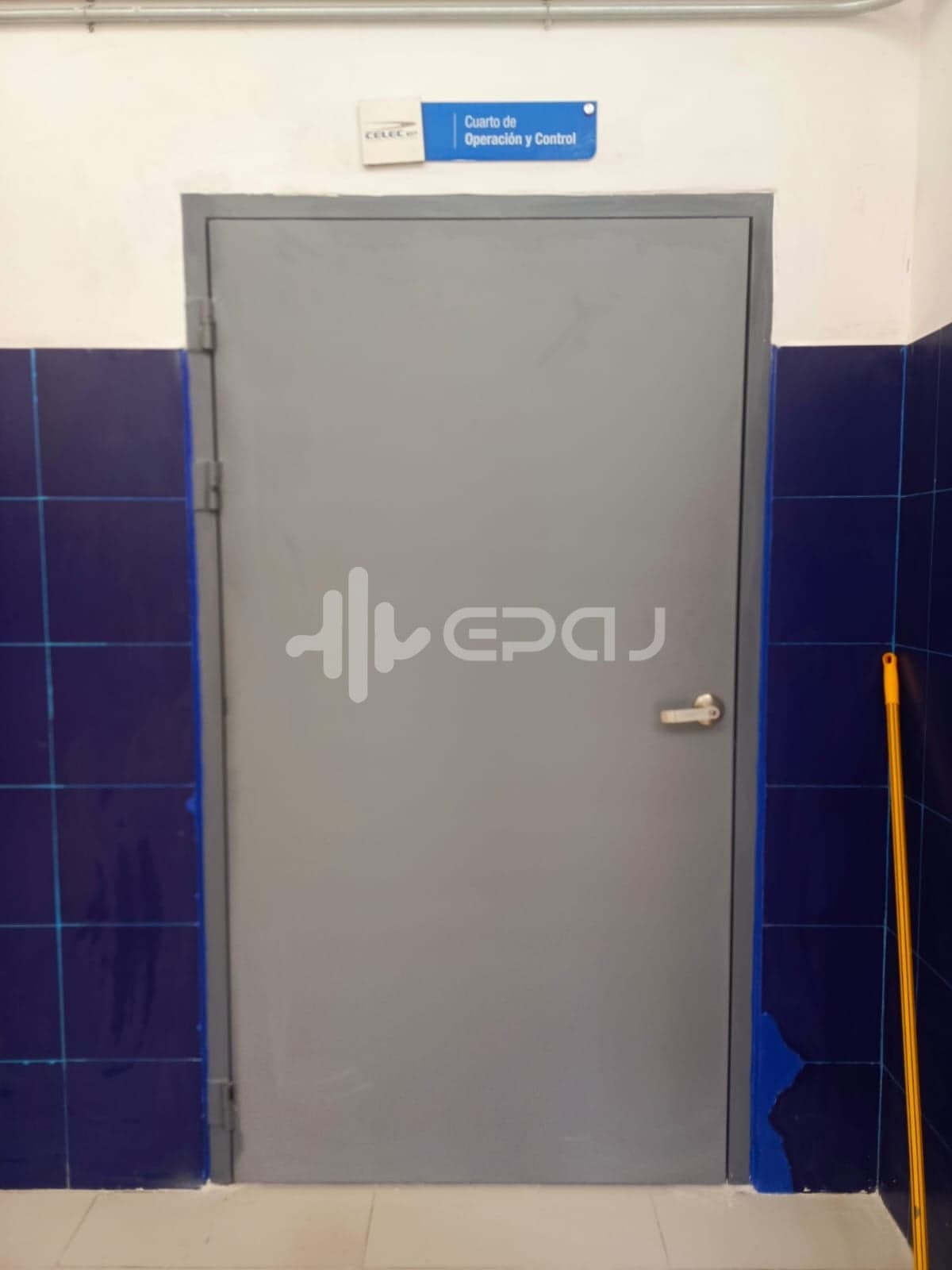

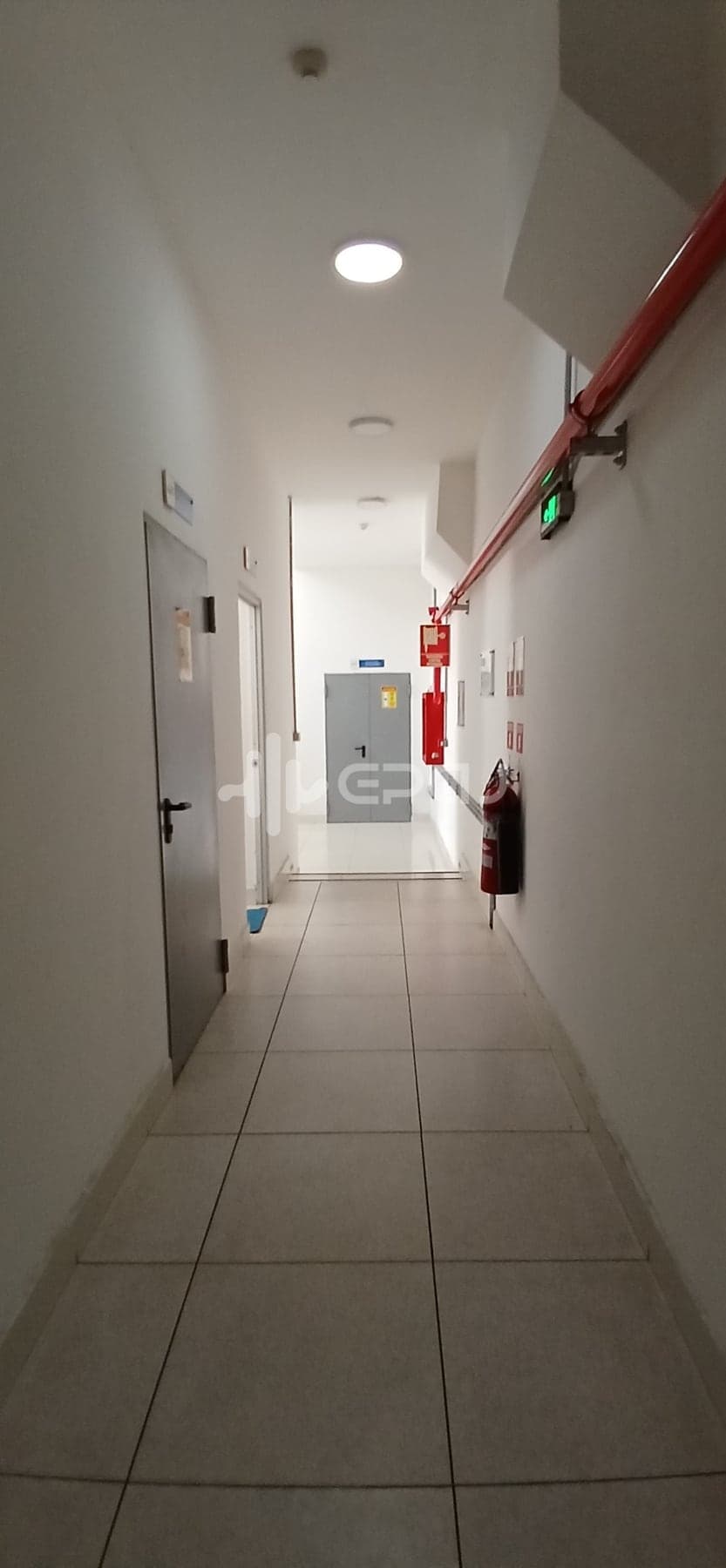

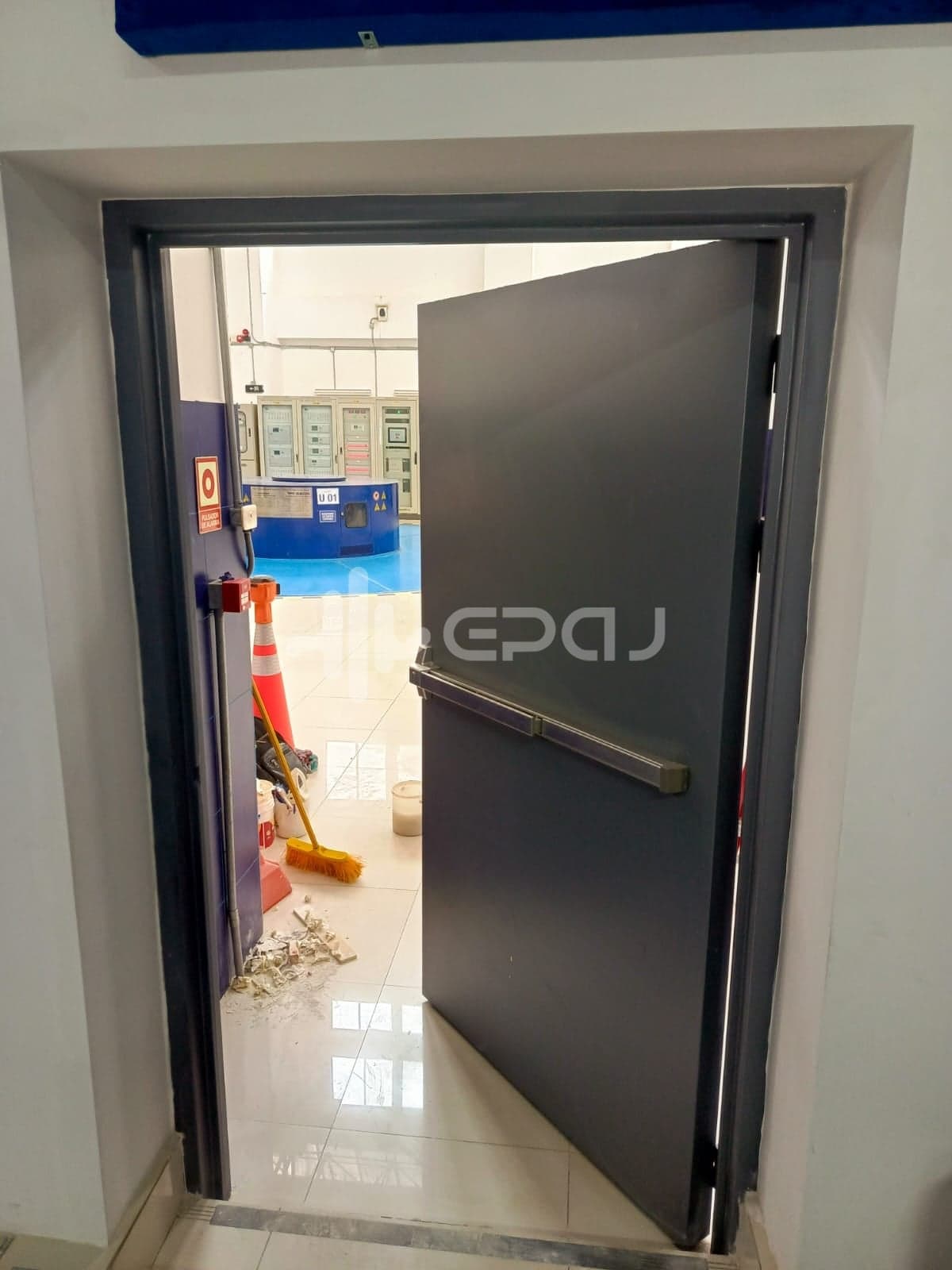

El acceso a casa de máquinas se resolvió con una puerta acústica cortafuego de 2.1 × 1.2 m con paneles acústicos, que era el punto por donde el ruido entraba sin obstáculo.
Cada etapa se midió por separado, para saber cuánto aportaba realmente cada elemento en lugar de confiar en el resultado final.
Después · Resultados
- La sala pasó de 66.1 dB a 57.9 dB de nivel global
- Nueve nubes acústicas en el tumbado y paneles en las paredes
- Dos puertas acústicas cortafuego hacia casa de máquinas
- 8.2 dB menos: el ruido se percibe cerca de la mitad de fuerte
- Por debajo de los 71 dB ±3 que fijaba el diseño
- En el pico de 160 Hz, la sala bajó de 75.9 dB a 66.4 dB
- En frecuencias medias y altas la caída llega a 10 dB
Mediciones acústicas
Ruido En La Fuente
82.9 dB
Sala Antes De Aislar
66.1 dB
Sala Tratada
57.9 dB
Meta Del DiseñO
71 dB ±3
Pico CríTico
160 Hz
Antes · después
AntesDespuésEstudio modal
El ruido se midió con sonómetro integrador tipo I en la fuente y dentro de la sala, y luego otra vez después de instalar cada elemento. Estas son las dos lecturas que resumen el trabajo.
¿En qué frecuencias entra el ruido?

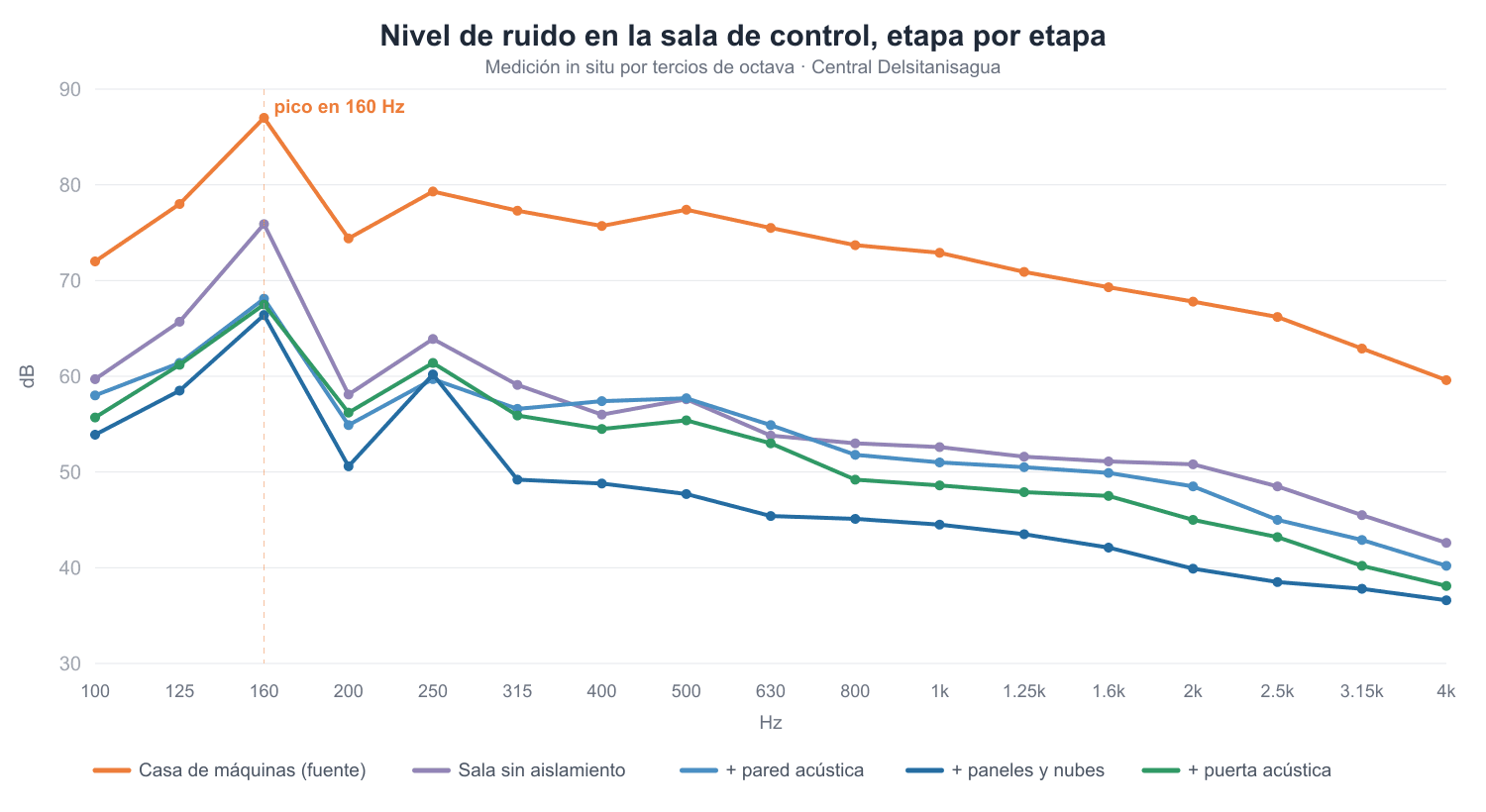

Las turbinas concentran su energía en frecuencias bajas, que son las más difíciles de detener. Ahí el aislamiento gana 9.5 dB; de 315 Hz hacia arriba, hasta 10 dB.
Qué mide
El nivel de ruido banda por banda, en tercios de octava, para la fuente y para la sala en cada etapa del tratamiento.
¿Cuánto baja el ruido con cada elemento?

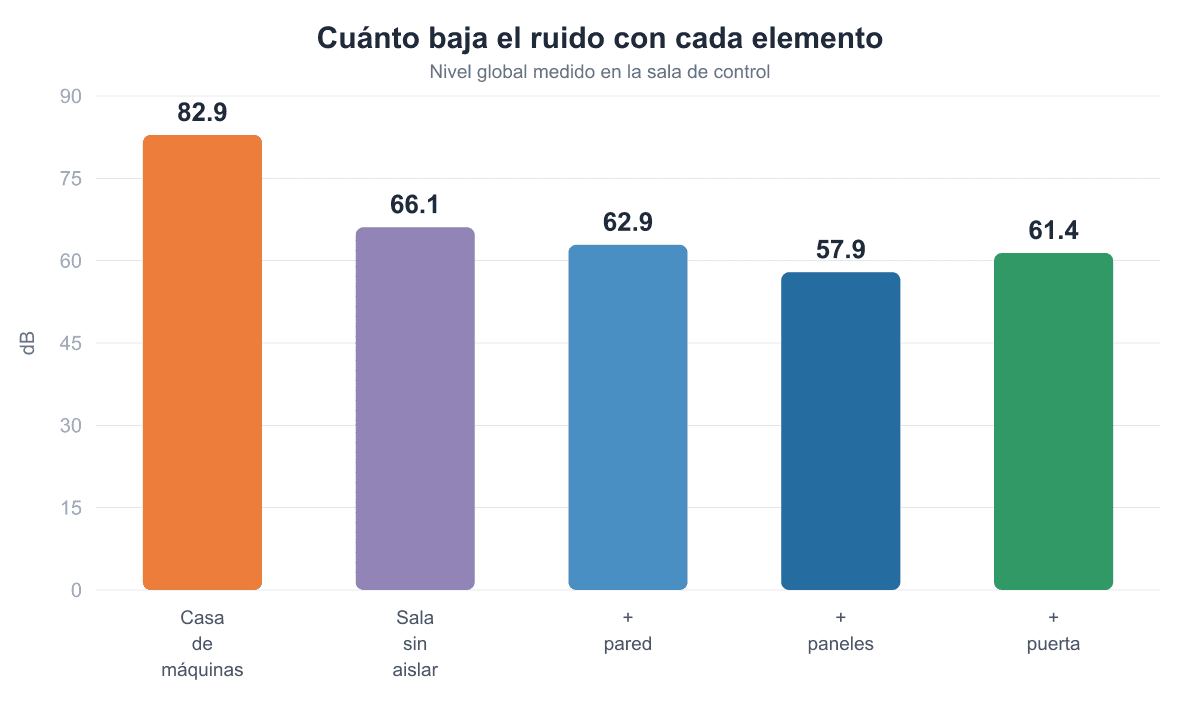

La pared aporta los primeros 3.2 dB y los paneles otros 5 dB. Medir por etapas permite saber qué está trabajando y qué no.
Qué mide
El nivel global de presión sonora dentro de la sala de control, medido después de instalar cada parte del sistema.
