Estudio acústico modal y diseño 3D de dos recintos
Diseño acústico completo para convertir una vivienda en Malchinguí en un estudio de dos recintos —sala de control y sala de grabación— partiendo de un análisis modal del espacio existente. El estudio evaluó la distribución de modos normales, la proporción del recinto según el criterio de Bolt y la densidad modal por tercios de octava mediante el criterio de Bonello.
Ficha técnica
Tipo
Estudio
Año
2026
Lugar
Malchinguí
Sector
Estudios de Grabación
El proyecto

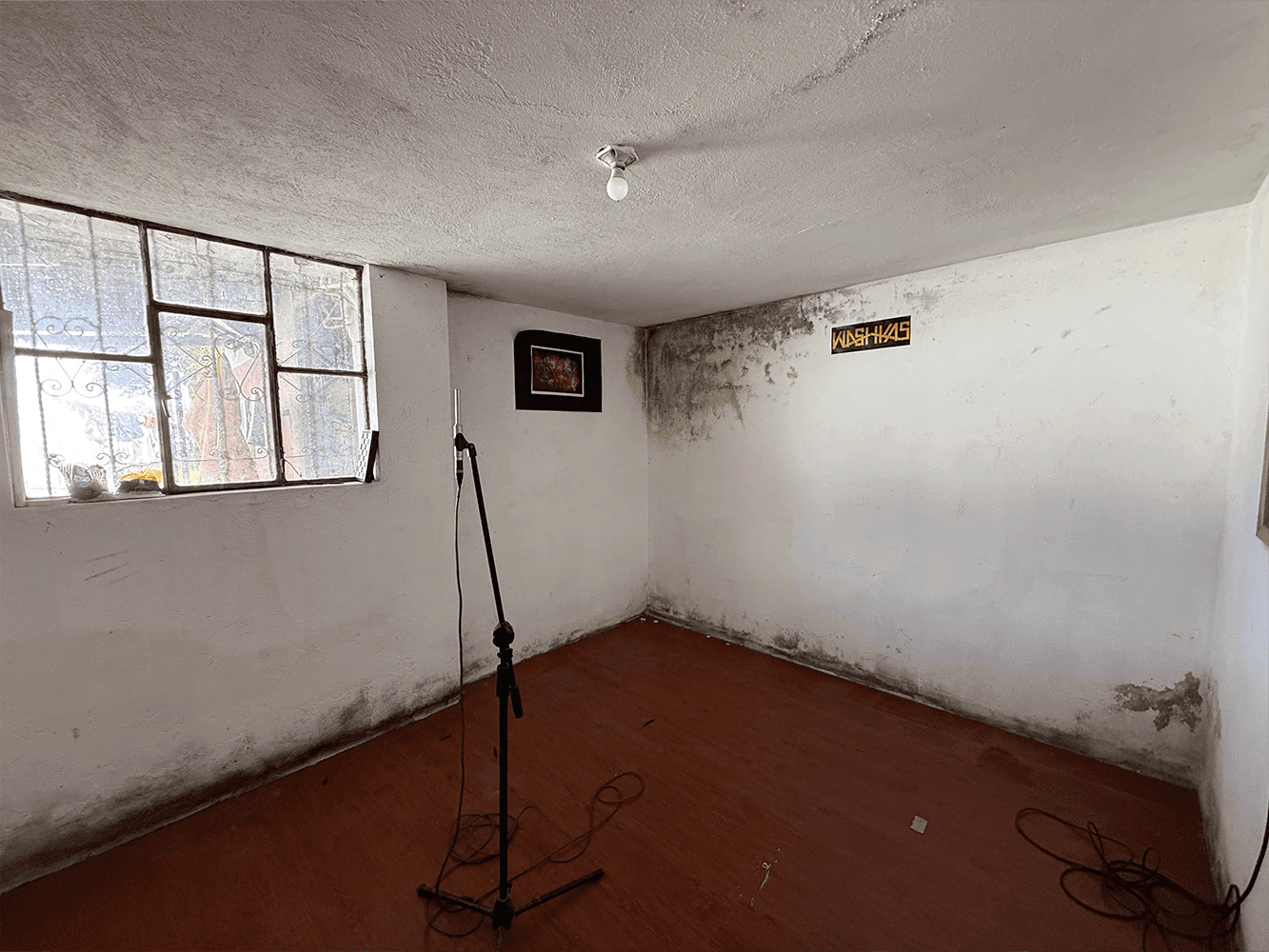

El punto de partida era una habitación de vivienda en Malchinguí, Pichincha: paredes de bloque enlucido con humedad y manchas de moho en la parte baja, cielo raso rugoso sin ningún tipo de absorción, piso de madera y una ventana simple con reja hacia el patio.

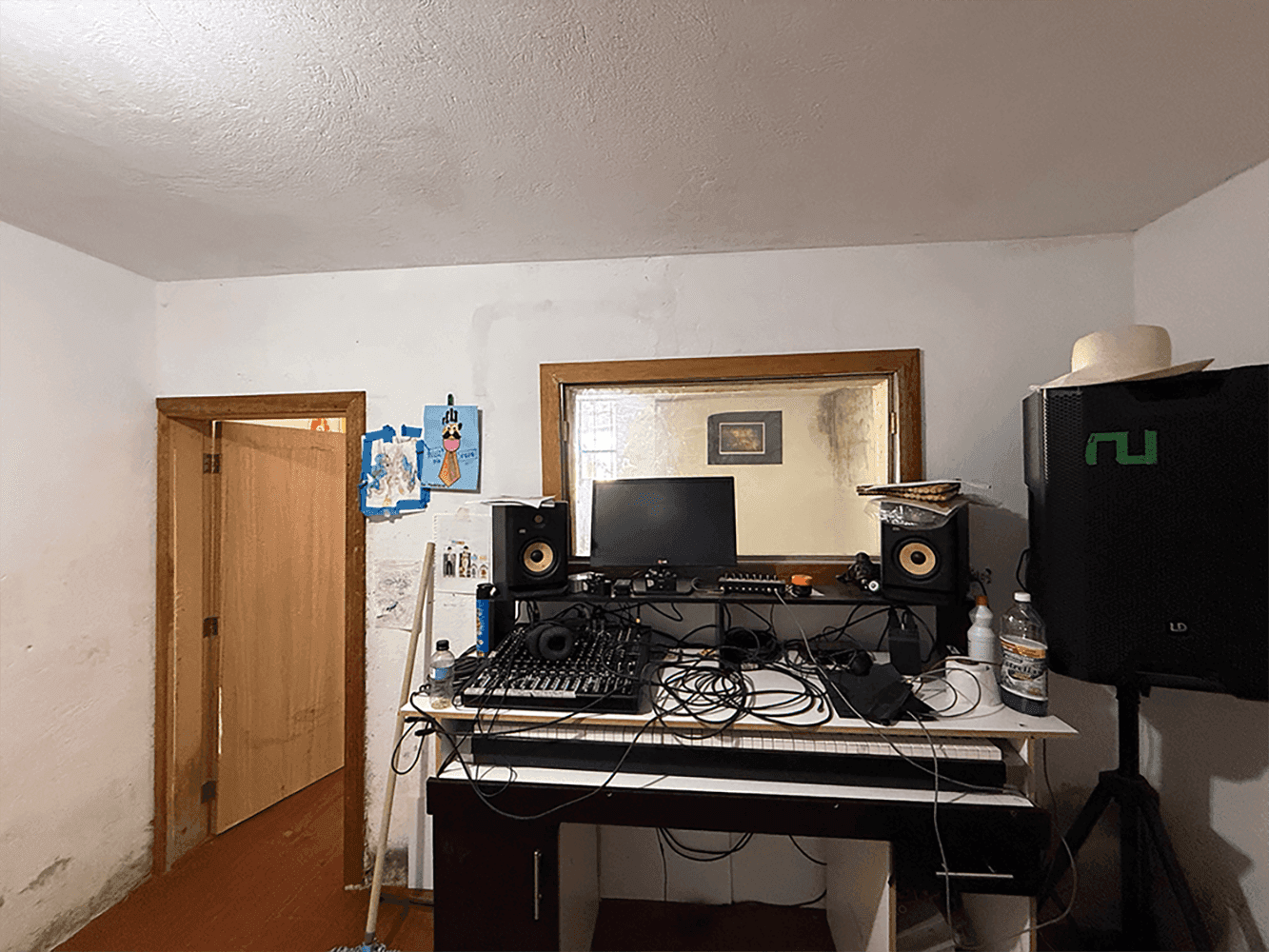

El músico ya venía grabando ahí con un setup improvisado —monitores de campo cercano sobre una mesa de madera, mixer y teclado— pero sin ningún tratamiento acústico y con un bafle de PA ocupando parte del recinto.
Antes de proponer cualquier material se levantó el recinto y se corrió un estudio de modos normales para entender qué estaba pasando con las bajas frecuencias, que es donde una sala pequeña se vuelve realmente problemática.
Estado inicial · El reto
- Paredes de bloque enlucido con humedad y moho en la base
- Superficies paralelas duras sin ningún elemento absorbente
- Cielo raso rugoso, sin absorción efectiva en agudos
- Ventana simple con reja: sin aislamiento hacia el exterior
- Un solo recinto: sin separación entre control y grabación
- Proporción del recinto fuera de la zona óptima de Bolt
Estudio acústico y diseño
El análisis de modos normales mostró la distribución de frecuencias propias del recinto. El primer modo axial aparece en 72.5 Hz, y por debajo de la frecuencia de Schroeder el comportamiento deja de ser difuso: la sala responde modo a modo, con refuerzos y cancelaciones según la posición de escucha.
El criterio de Bolt evalúa si las proporciones largo–ancho–alto reparten bien esos modos. Con una relación de 1.56 : 1.27 : 1 el recinto queda fuera de la zona recomendada, lo que anticipa acumulaciones de graves que ningún panel absorbente corrige por sí solo.
El criterio de Bonello complementa el análisis contando modos por tercio de octava: cada banda debe tener al menos tantos modos como la anterior. El gráfico muestra la progresión 1-1-2-4-5-11-19, con el salto crítico en el rango de 176.8 a 222.7 Hz.
Con ese diagnóstico se diseñaron dos recintos independientes —sala de control y sala de grabación— comunicados por una ventana de visión con marco de madera, y se modeló la propuesta completa en 3D para validar la ubicación de cada elemento antes de fabricar nada.
La propuesta
- Dos recintos separados: sala de control y sala de grabación
- Paneles absorbentes de tela en paredes frontales y laterales
- Trampas de esquina para el control de bajas frecuencias
- Nubes acústicas en cielo raso sobre la posición de escucha
- Ventana de visión entre salas con marco de madera
- RT60 de diseño de 0.21 s para la sala de control
- Iluminación dicroica empotrada integrada al cielo raso
Mediciones acústicas
Recintos
2
Proporción (Bolt)
1.56 : 1.27 : 1
RT60 objetivo
0.21 s
Primer modo axial
72.5 Hz
Video del proyecto
Un recorrido por el espacio terminado
Cada superficie del recinto fue tratada siguiendo el diseño acústico previo: absorción en las reflexiones tempranas, difusión en los laterales y control de graves en las esquinas.

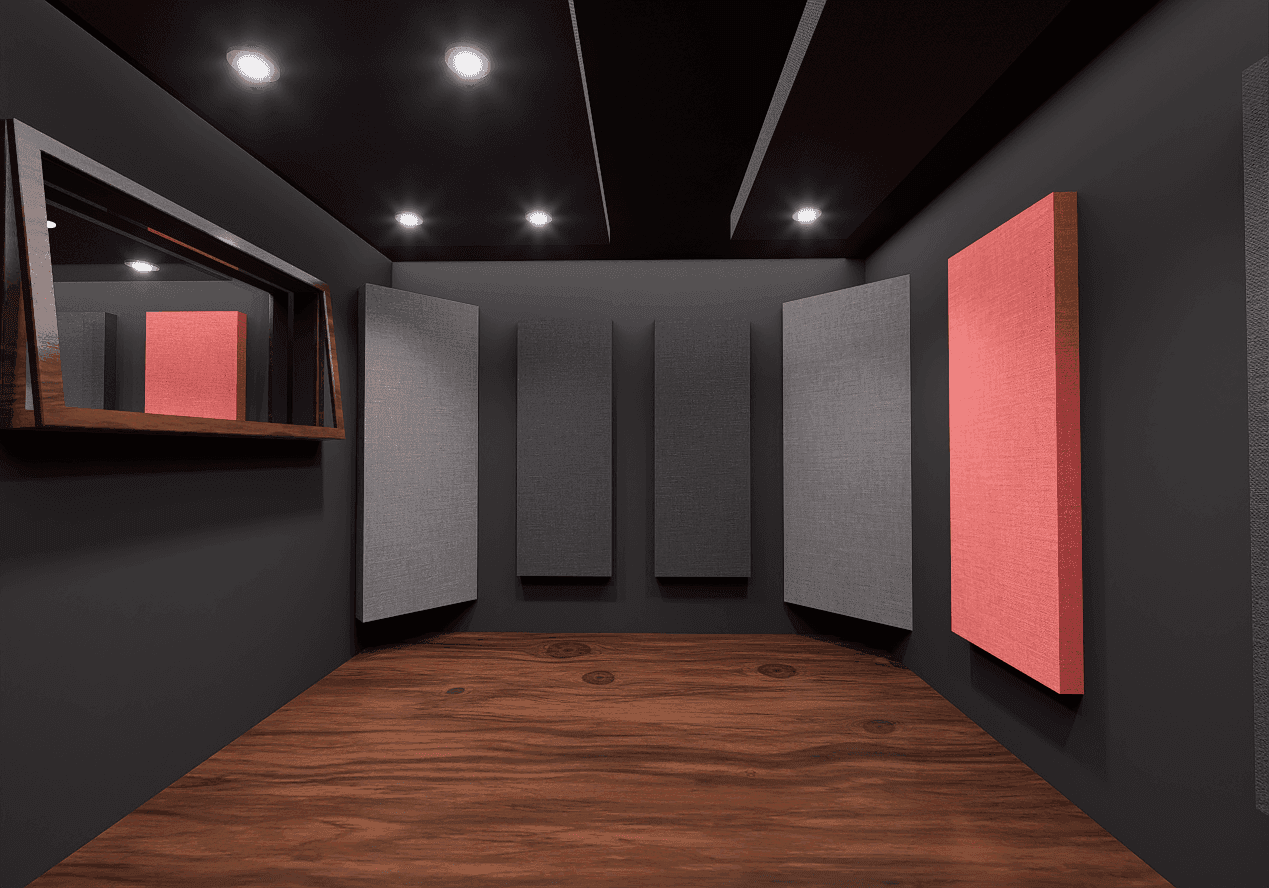

Antes · después
Antes
Después
Antes
DespuésEstudio modal
En una sala pequeña el problema no está en los agudos, sino en los graves. Antes de proponer un solo panel se analizó cómo se comporta el recinto por debajo de la frecuencia de Schroeder, donde el sonido deja de repartirse de forma uniforme y empieza a responder modo a modo.

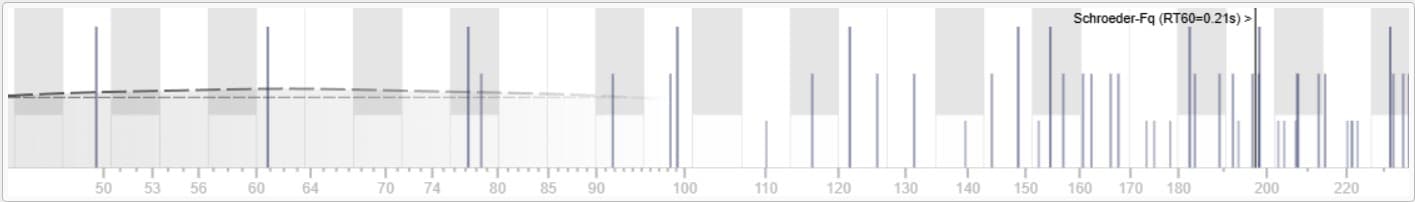

Distribución de modos normales
Qué mide
Las frecuencias propias del recinto: aquellas en las que una onda encaja exactamente entre dos superficies enfrentadas y se refuerza a sí misma. Cada línea del gráfico es un modo.
Resultado
El primer modo axial aparece en 72.5 Hz. Hasta cerca de los 200 Hz los modos están muy separados entre sí; a partir de ahí empiezan a solaparse y el campo se vuelve progresivamente difuso.
Implicación
Por debajo de la frecuencia de Schroeder lo que se escucha depende mucho de dónde esté el oyente: hay puntos donde un bajo se refuerza y otros donde casi desaparece. Eso no se corrige con paneles finos — exige absorción de gran espesor y trampas en las esquinas.
Criterio de Bolt
Qué mide
Si la relación entre largo, ancho y alto reparte los modos de forma pareja. El área sombreada marca las proporciones que históricamente dan mejor distribución modal en salas pequeñas.
Resultado
El marcador del recinto cae fuera del área de Bolt: las proporciones existentes no son favorables.
Implicación
Los modos tienden a agruparse en lugar de repartirse, dejando bandas con exceso de energía y otras con huecos. Como las paredes no se pueden mover, se compensa con tratamiento de graves y ubicando con criterio la posición de escucha y los monitores.
Criterio de Bonello
Qué mide
Cuenta cuántos modos caen en cada tercio de octava. La regla es simple: cada banda debe tener al menos tantos modos como la anterior, y ninguna debería tener modos coincidentes.
Resultado
La progresión es creciente y cumple el criterio, pero arranca muy pobre: las dos primeras bandas tienen un único modo cada una. El salto fuerte llega entre 176.8 y 222.7 Hz.
Implicación
Un modo aislado en las bandas bajas se percibe como una nota que resuena sola cuando el material la excita. Por eso el diseño concentra el control justo en ese rango, en vez de repartir absorción uniforme por todo el espectro.
