U.E. Jezreel -
Auditorio
Auditorio escolar diseñado desde obra gris
Auditorio de la Unidad Educativa Jezreel desarrollado desde obra gris. Incluyó fundición de losa, resonadores acústicos inclinados en paredes laterales y diseño geométrico integral para óptima respuesta acústica.
Tipo
Auditorio Escolar
Año
2024
Lugar
Quito
Sector
Centros Educativos

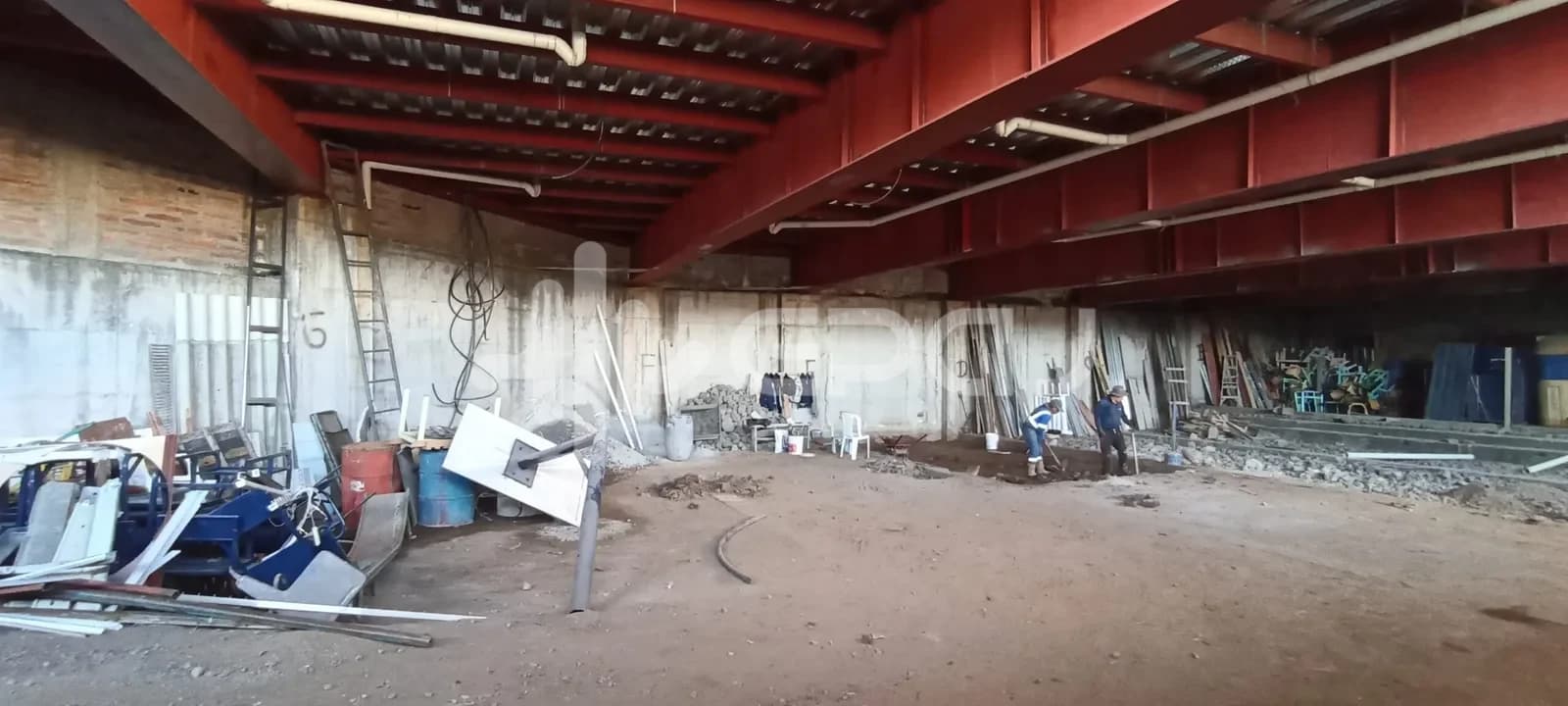

Auditorio desarrollado completamente desde obra gris — piso, paredes y tumbado construidos desde cero con criterio acústico desde el primer día.
El proyecto comenzó con un estudio acústico integral que determinó materiales, posiciones y cantidades antes de poner una sola pieza.
Proceso de implementación
- Fundición de losa de piso como base estructural del auditorio.

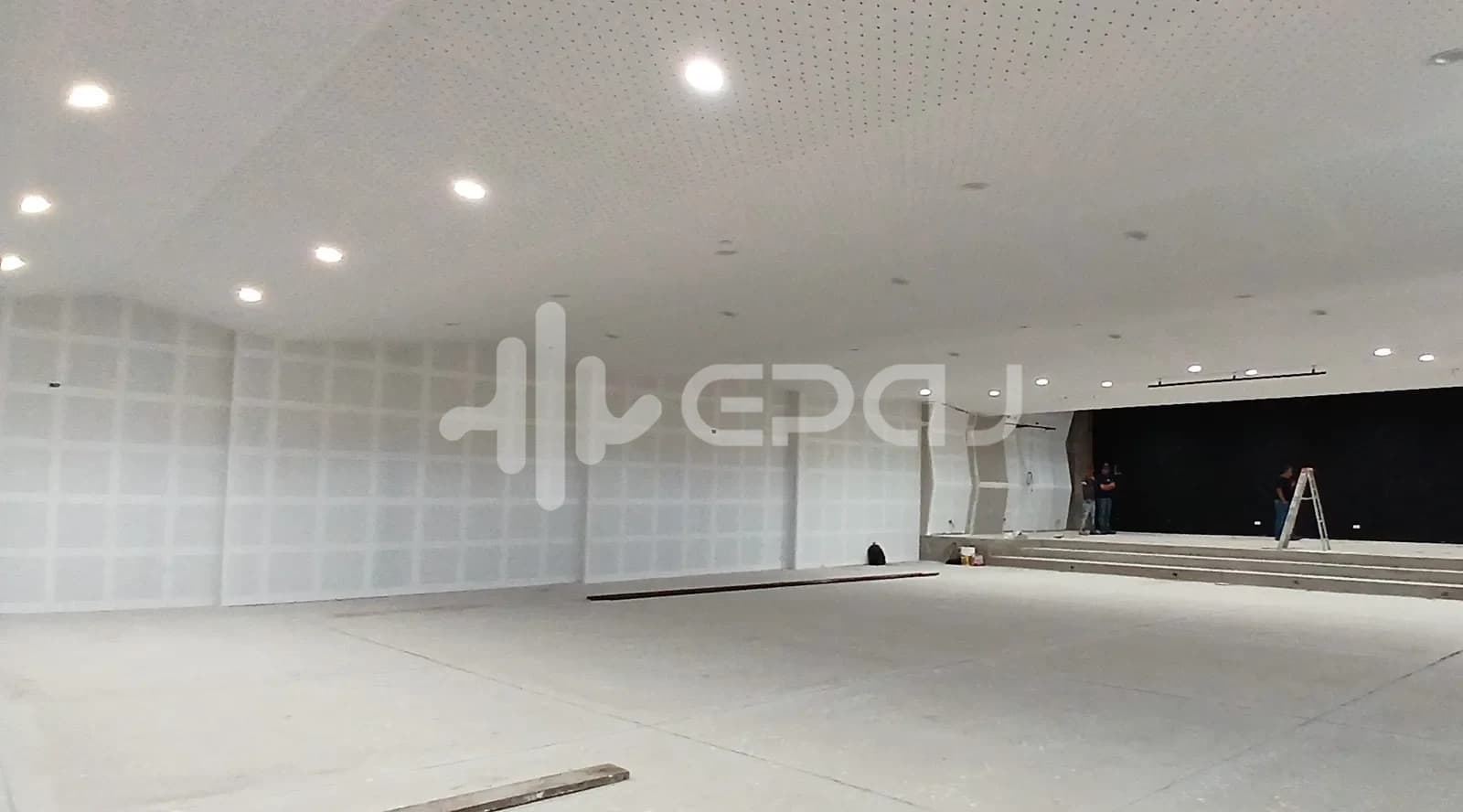

- Resonadores acústicos inclinados en paredes laterales — dirigen el sonido directo hacia los oyentes.
- Tumbado acústico con geometría inclinada: actúa como resonador y superficie reflectante al mismo tiempo.
- Resonadores de madera en esquinas del escenario para controlar frecuencias bajas.
- Paneles fono-absorbentes en escenario y pared trasera.
- Sistema de sonorización integrado al diseño: PA, consolas y medusas.

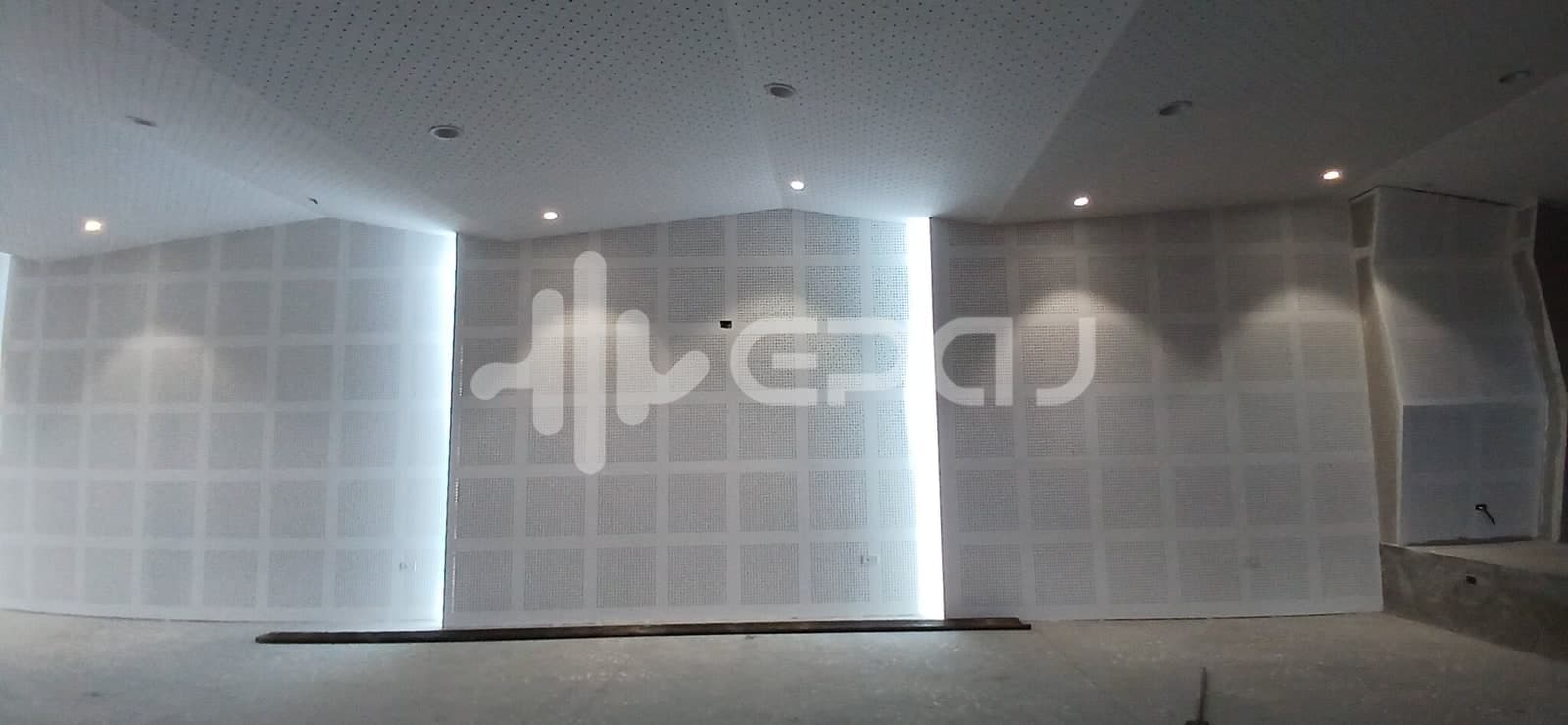

Después · Resultados
- El RT60 bajó de 3.5s a menos de 1s en la mayoría de frecuencias — una reducción mayor al 67%.
- Las mediciones In Situ confirman que los tratamientos absorbentes controlan reflexiones y elevan la inteligibilidad del habla.
- Con el auditorio ocupado el TR60 cae aún más, acercándose a 0.7s promedio — dentro del rango objetivo de diseño.
Mediciones acústicas
ReduccióN RT60
67%
RT60 Final
0.9 s
Con Personas
0.72 s
Antes · después
Antes
DespuésPorcentaje de afectación RT60
Promedio en segundos por condición de medición
Tiempo de reverberación RT60
Auditorio Jezreel — segundos por banda de frecuencia
La curva naranja muestra el tiempo de reverberación medido antes de la intervención. En las frecuencias bajas el sonido se acumulaba durante más de 3.5s, lo que generaba ecos, focalizaciones y pérdida de inteligibilidad.
La curva de cierre demuestra que tras el tratamiento el RT60 quedó prácticamente plano y siempre por debajo de la línea objetivo (1.05s): el espacio responde con claridad uniforme en toda la banda audible.
Reducción promedio
−0%
Δ promedio
0.00s
RT60 final medio
0.00s
